Сканирование и моделирование коттеджа - обл. Львовская



Лазерное сканирование и моделирование коттеджа во Львовской обл.

Цель проекта:

Основной целью проекта было создание точной цифровой модели существующего здания для дальнейшей проработки проектной документации по дизайну помещений. Важно было получить максимально точные пространственные данные о геометрии фасадов, внутренних помещений, а также конструктивных особенностях крыши.


Исходные данные и сроки выполнения:

Исходные данные:

• Это двухэтажный коттедж с мансардным этажом, построенный в формате дуплекса. Здание имеет простую прямоугольную форму в плане, с симметричным фасадом и двускатной крышей.
• Объем работ по ТС: наружное лазерное сканирование фасадов здания и внутреннее сканирование двух жилых этажей и чердака.
• Срок выполнения полевых работ: 1 день.
• Количество точек стояния сканера: 23.
• Срок выполнения камеральной обработки лазерного сканирования: 2 дня.
• Сроки выполнения моделирования: 14 дней



Сложность:

• Легкая

Этапі работ:

• Робота була виконана в два етапи.

Оборудование и программное обеспечение:

• Для решения поставленной задачи был использован сканер Leica RTC360. Сшивание данных лазерного сканирования заключается в объединении отдельных сканов в единое облако точек с помощью модуля Leica Register360. Далее производилась очистка облака точек, необходимая для того, чтобы очистить область съемки в которую попадает много объектов, не являющихся целью наблюдений, а именно шумы. Поэтому для удобства при дальнейшей обработке и представлении данных заказчику шумы чистятся (случайно попавшие люди, отображение сигнала от стекла и воды), для этого используется программный продукт Leica Register360 или Leica 3DR.

Ход работи

На первом этапе было произведено лазерное сканирование.

• Полевой этап – лазерное сканирование

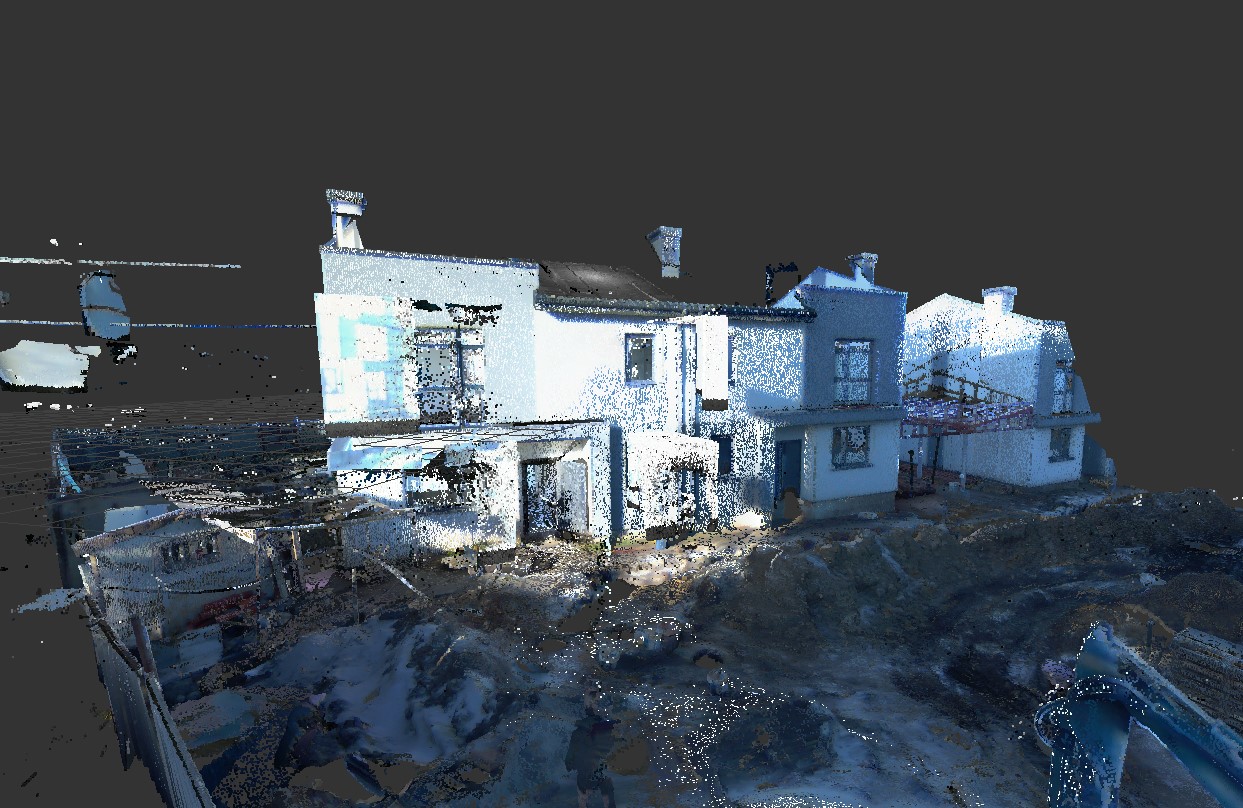

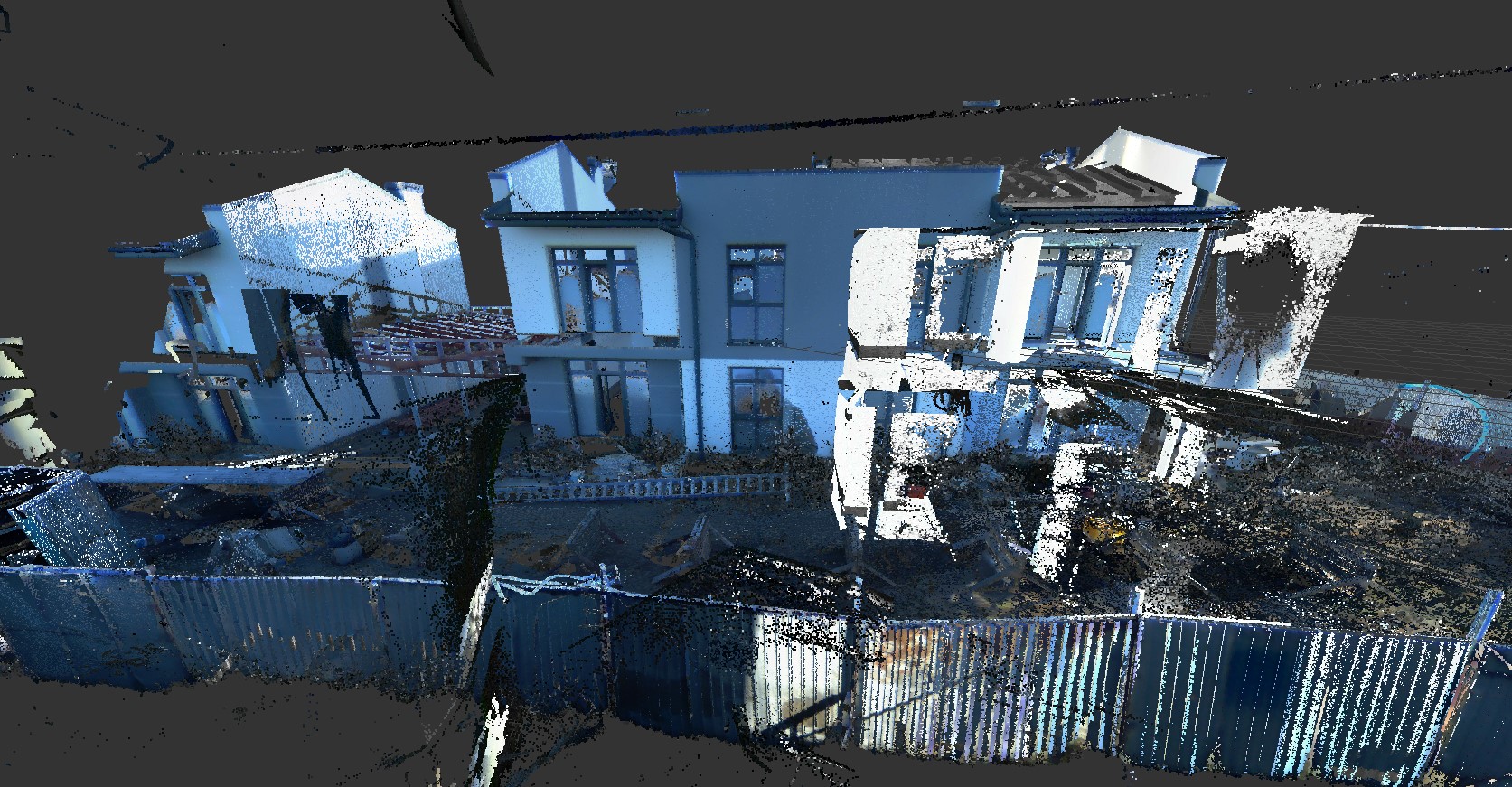

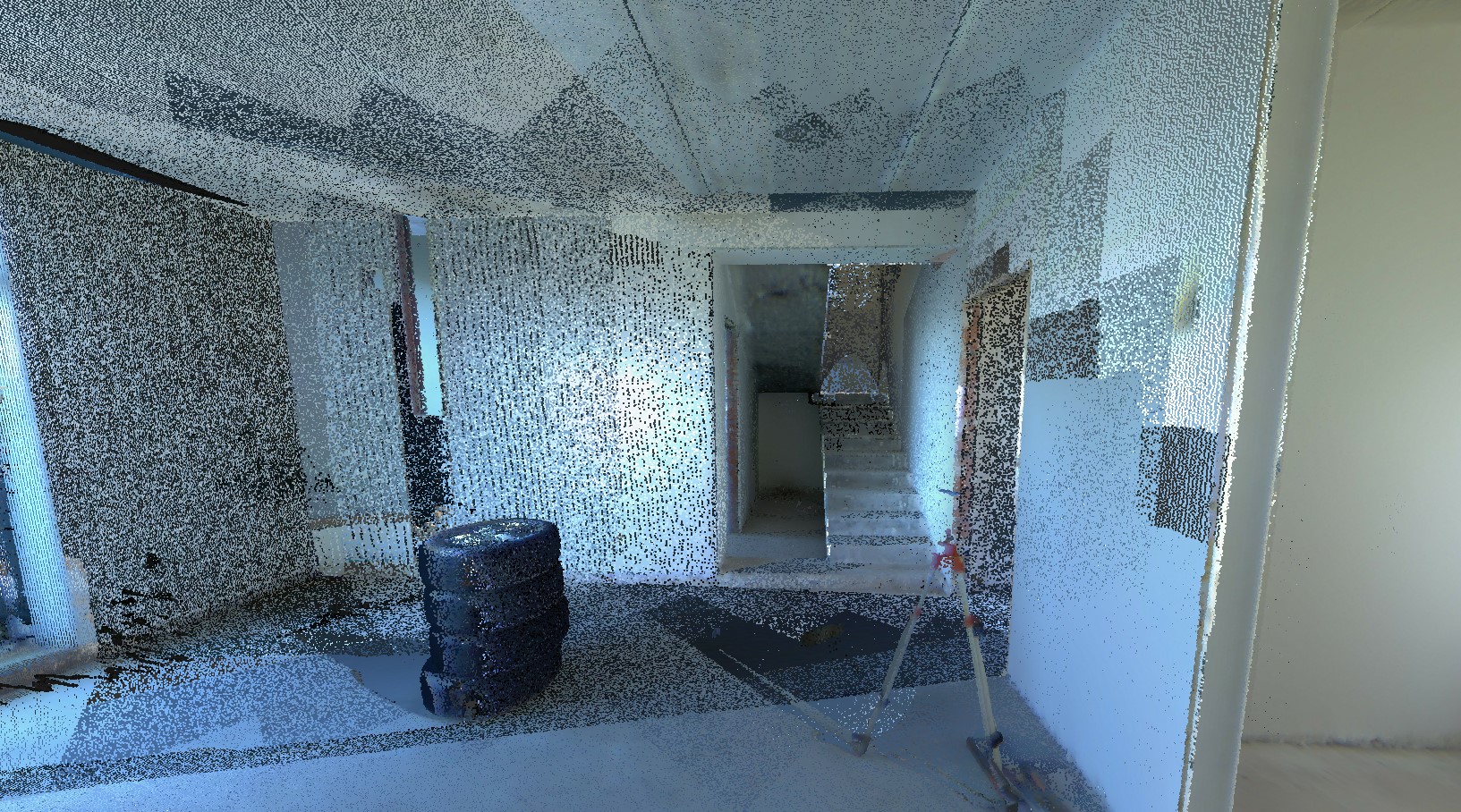

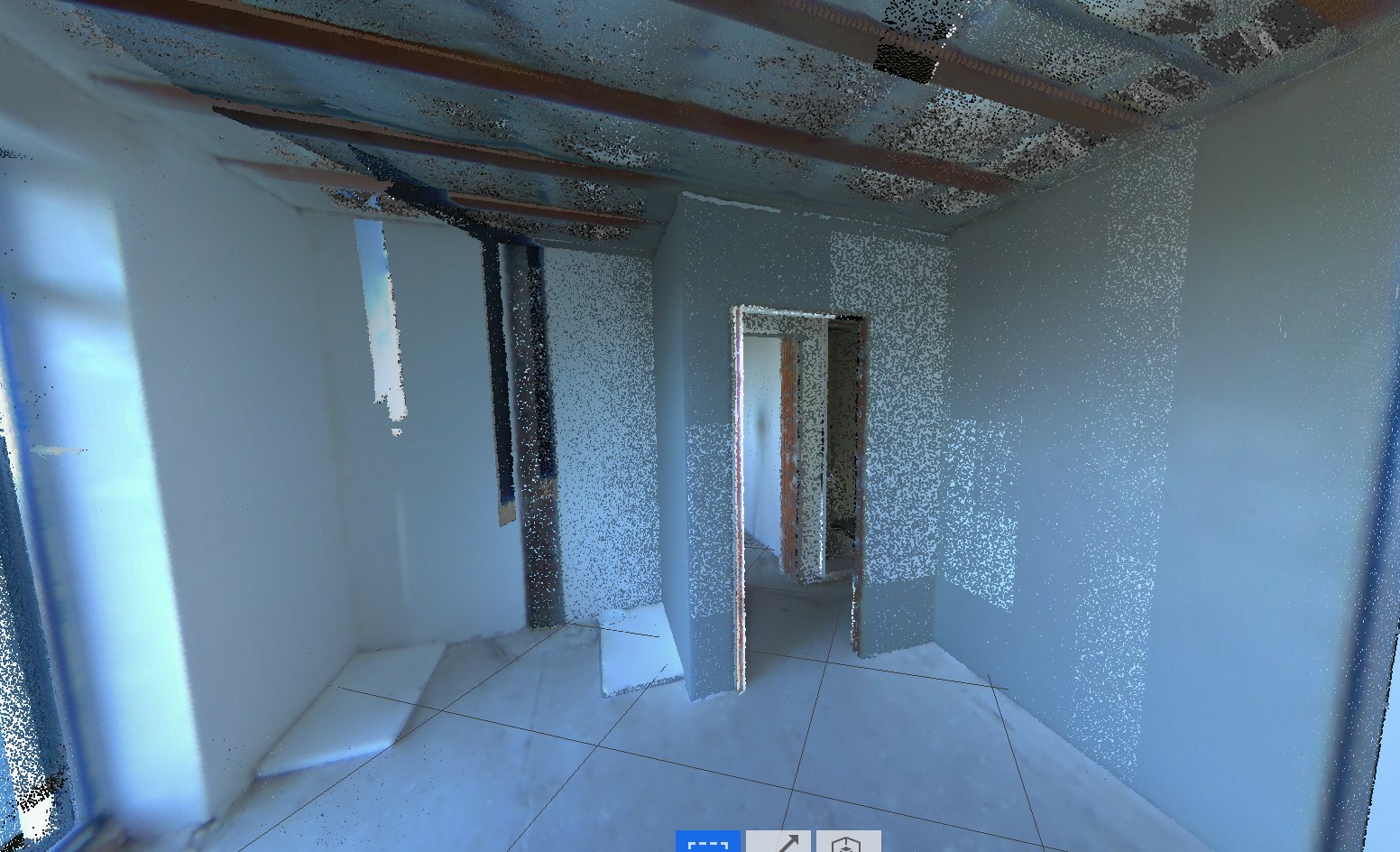

  Произведено сканирование с 23 точек стояния, что позволило полностью охватить фасады, внутренние помещения и чердак. Для минимизации слепых зон применялось частое размещение сканера в узких проходах и угловых помещениях.



На втором этапе, используя программное обеспечение Leica Cyclone, была проведена сшивка данных и очистка облака от шумов:

Камеральная обработка

На этом этапе была выполнена:

• регистрация сканов в единое облако точек;
• очистка и обрезка лишних данных;
• построение уровней в Revit в соответствии с фактическими высотными отметками;

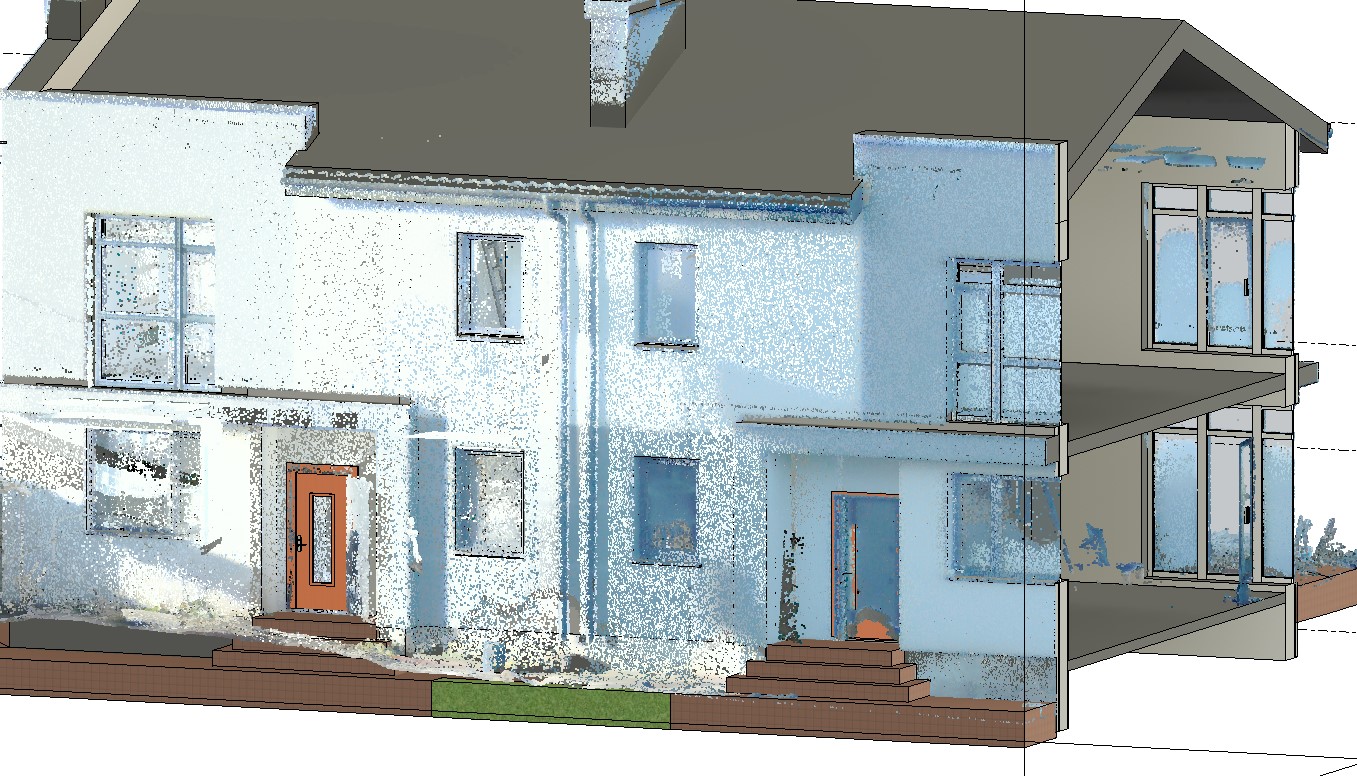

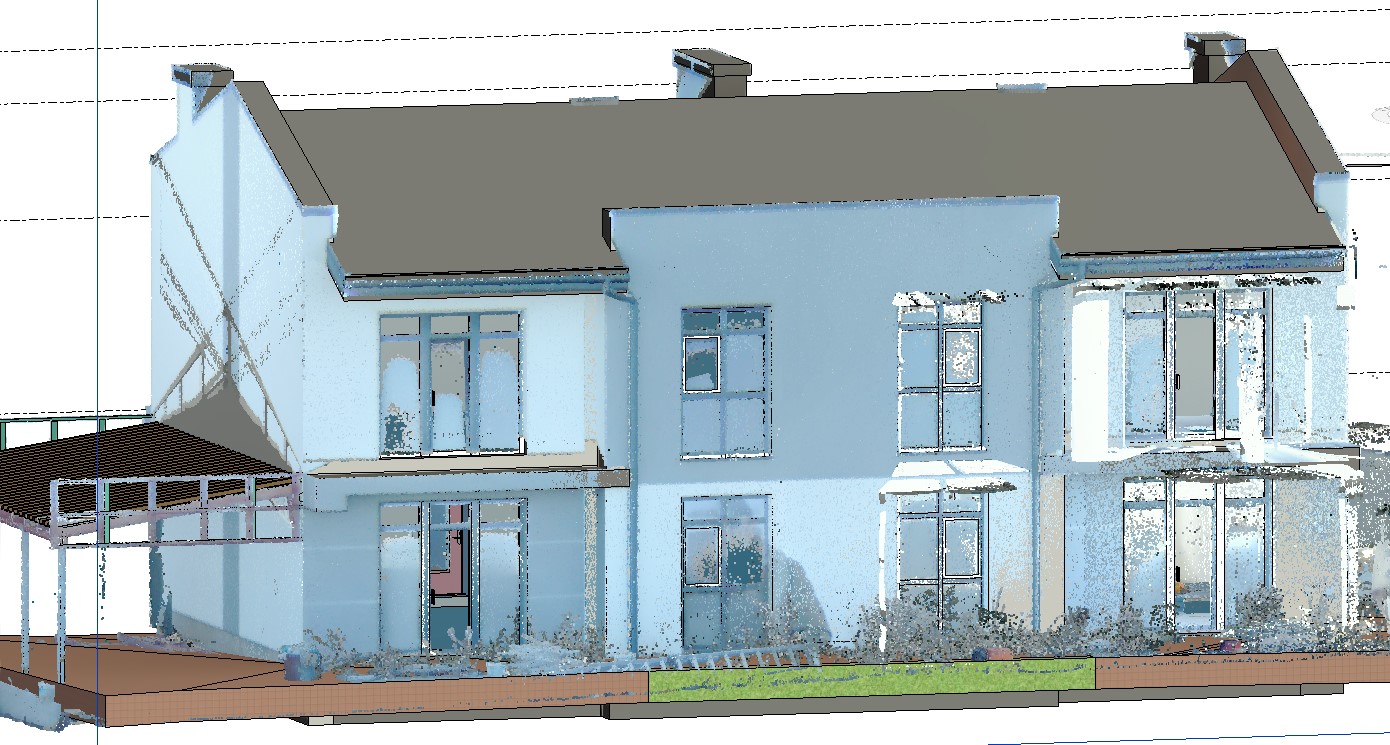

• создание базовых 3D-моделей ограждающих конструкций (стены, перекрытия, кровля) на основе облака точек;
• создание семейств (окна, двери лестницы и прочее), учитывая погрешности геометрии существующего объекта.

Формат представления данных заказчику

Облако точек *.E57 и *.RCP, модель *.DWG и *.RVT.

Результаты

• Получено точное облако точек здания в формате, совместимом с Revit;

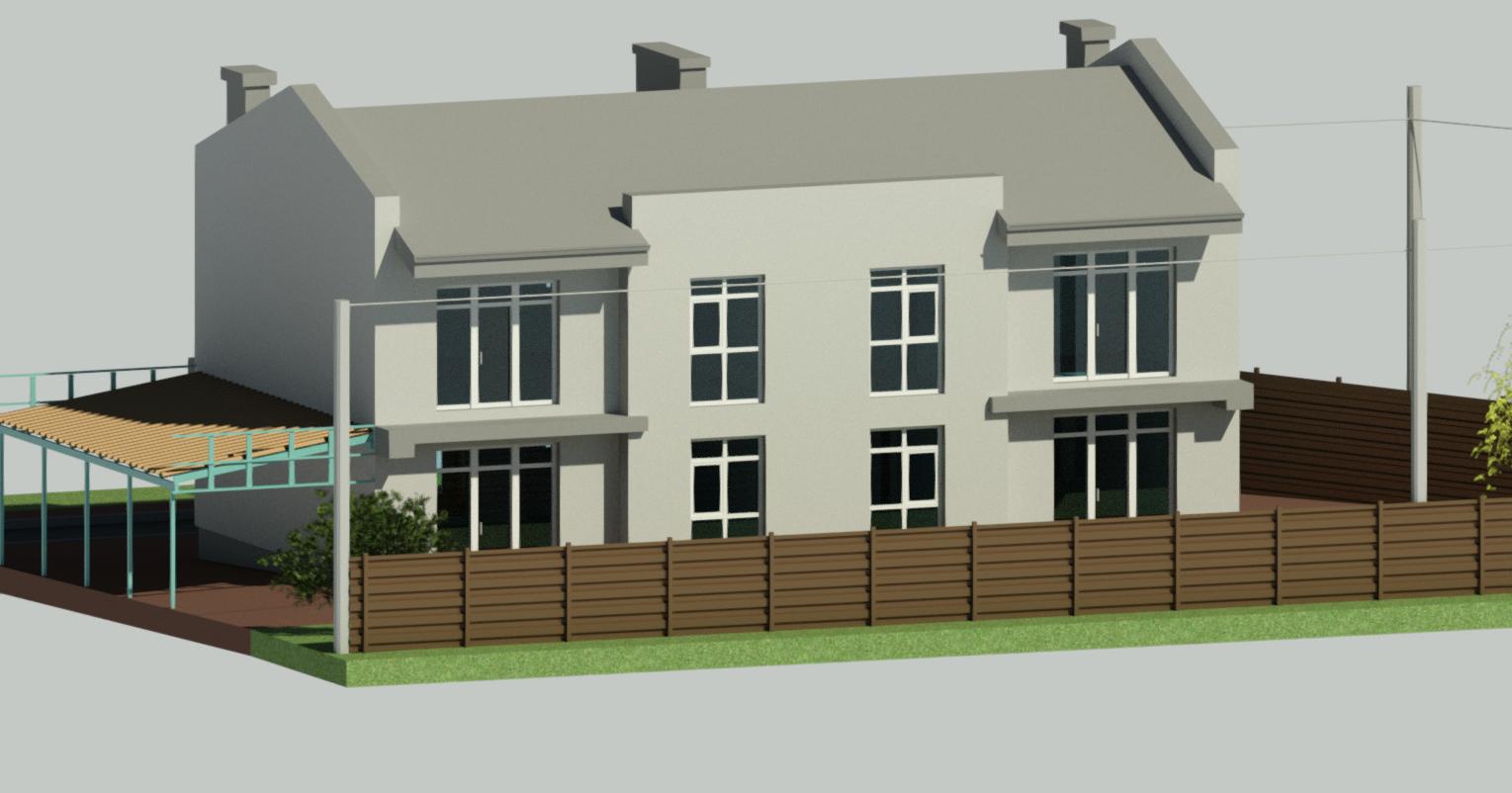

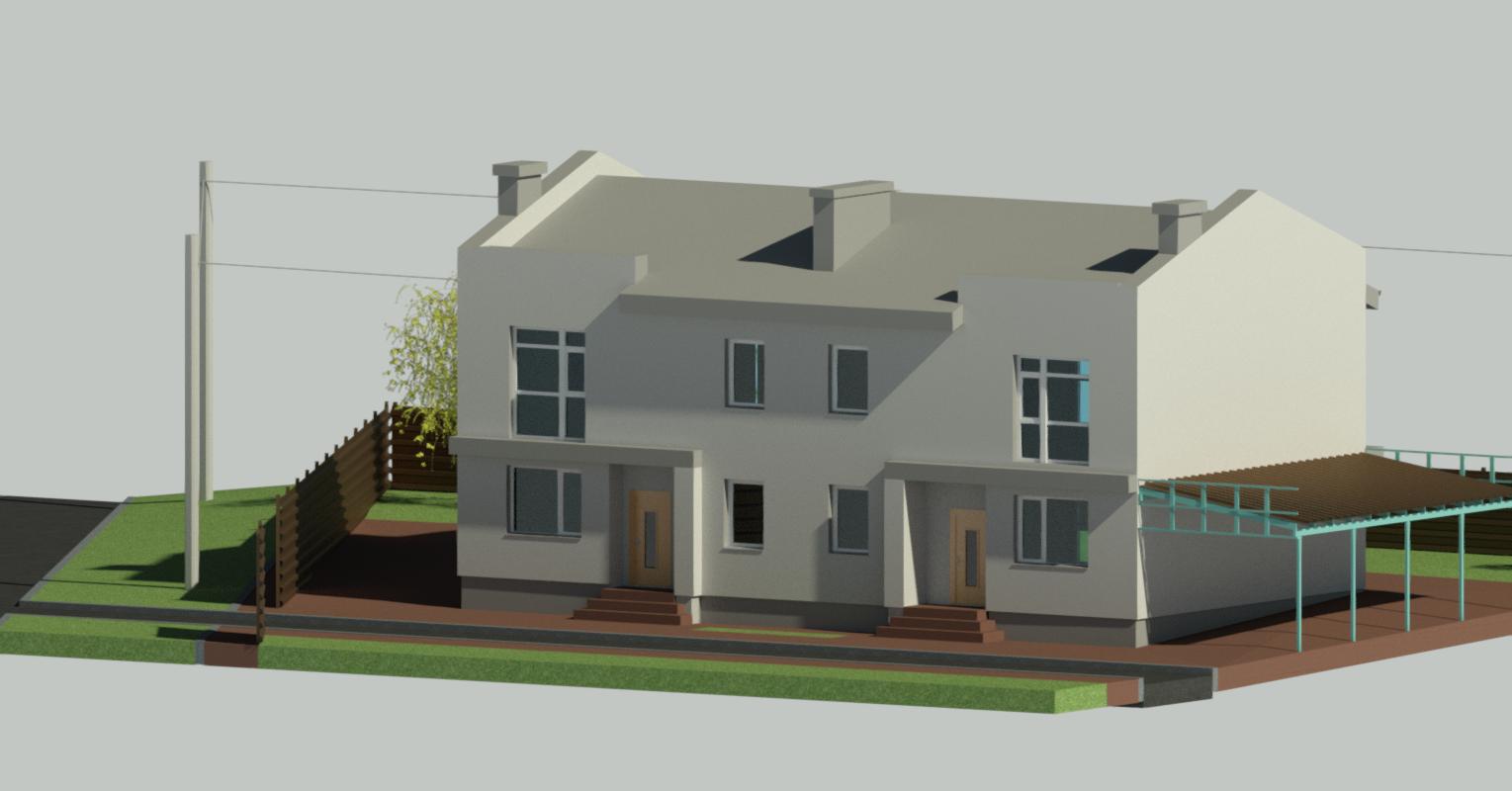

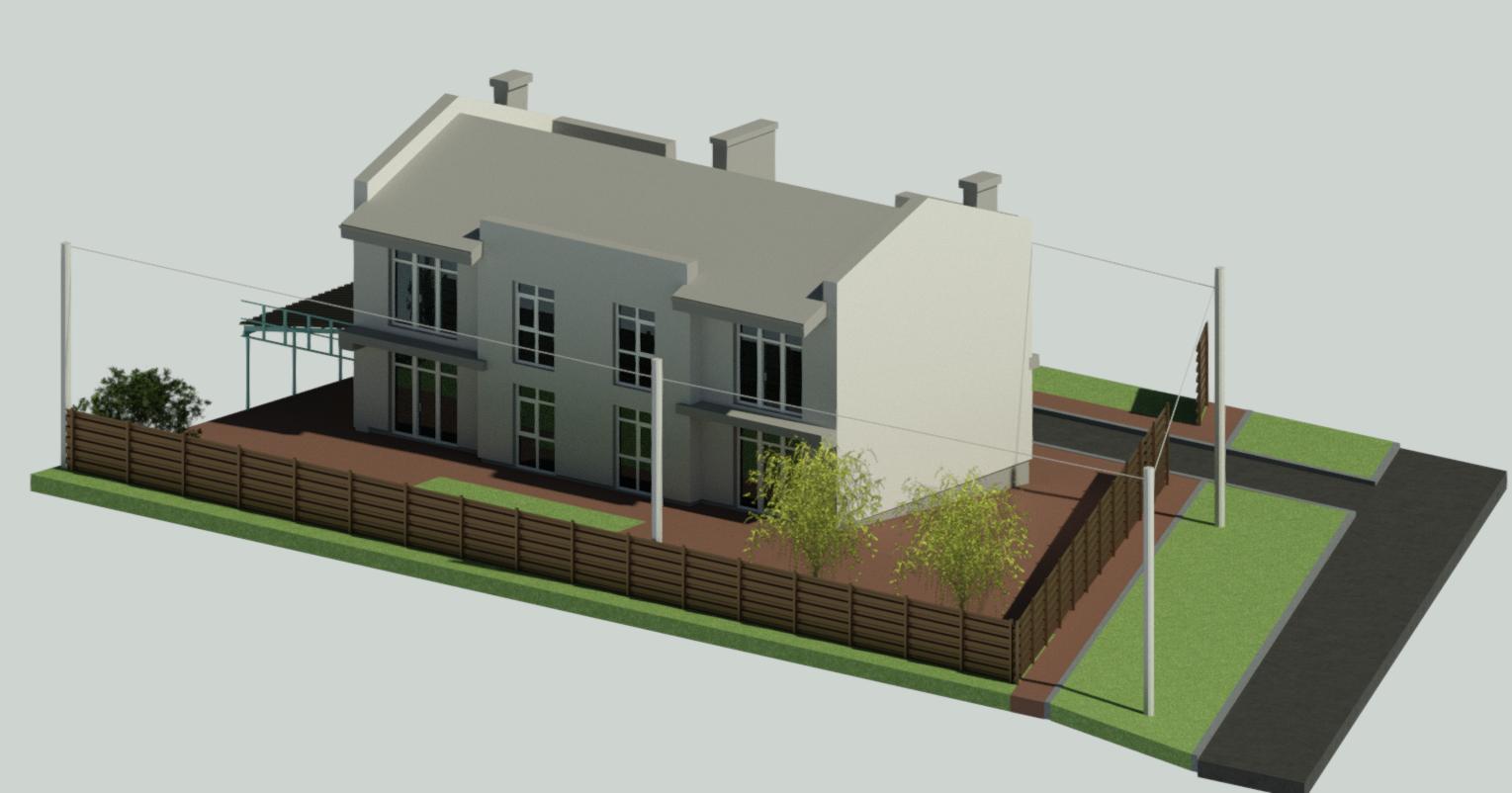

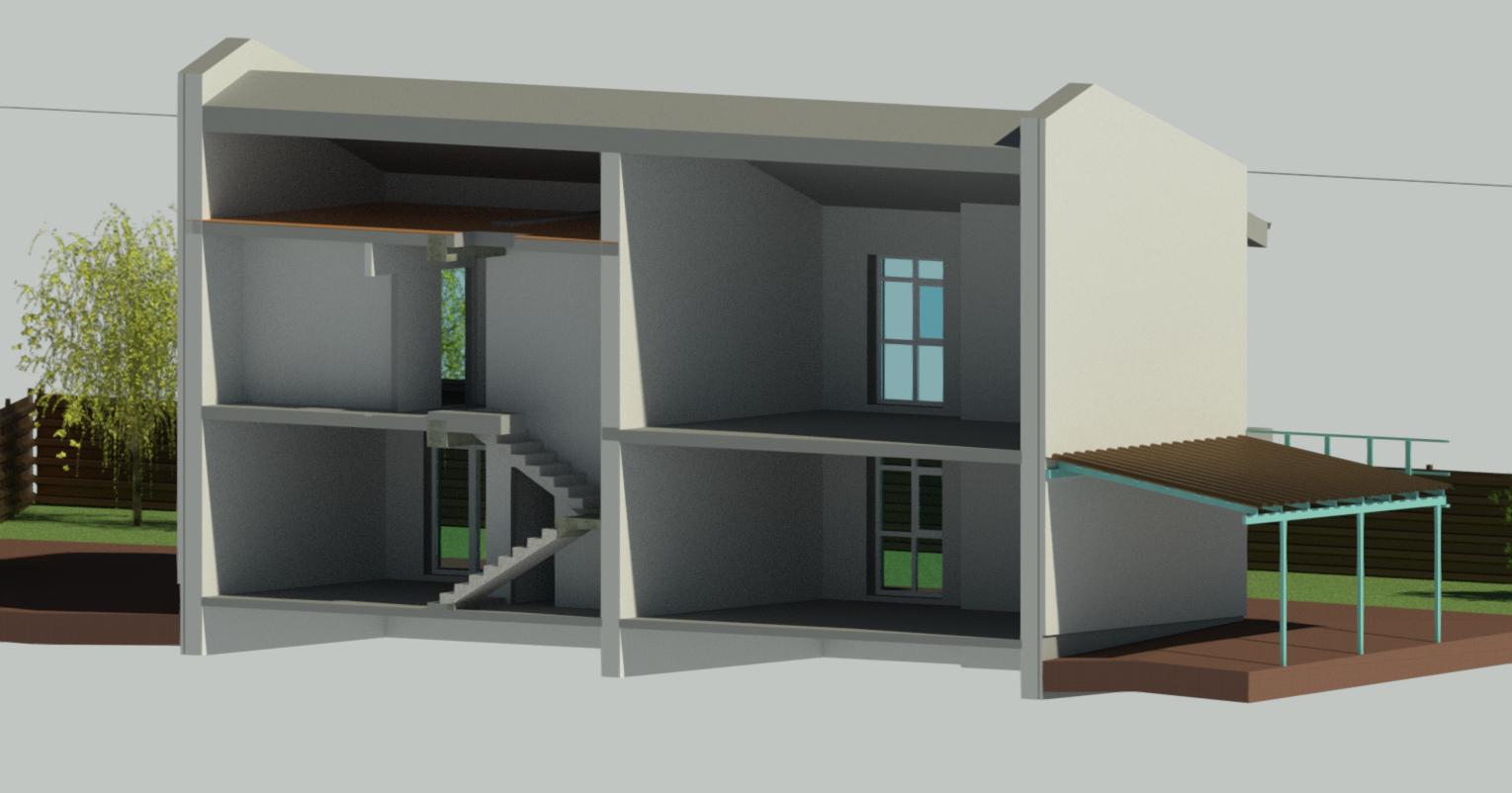

• Построена трехмерная модель здания, включающая внешние и внутренние элементы;
• Созданы уровни, соответствующие реальному расположению конструктивных элементов;
• Подготовлены исходные данные для проектировщиков для дальнейшей разработки чертежей и документации.
