Лазерное сканирование и моделирование фасада здания г. Киев, ул. Большая Житомирская, 32, Украина.
Цель проекта:
В связи с запланированной реконструкцией этого дома и наличием лепнины и декора на фасаде возникла потребность в получении 3D модели. Задачей было разработать модель одного из фасадов и две боковые стены с очень детальной проработкой. Из этой модели в дальнейшем можно получить любой разрез или чертеж. Кроме того, здание имеет историческое значение и было построено в 1911 году.
Исходные данные и сроки выполнения:
Исходные данные:
-
Для моделирования был выбран один из фасадов дома и две примыкающие стены, которые будут подлежать реконструкции. Площадь моделирования около 156 м кв (объем моделирования около 3800 м куб).
Сложность:
-
Высокая.
Этапы работ:
-
Работа была проделана в два этапа.
Оборудование и программное обеспечение:
-
Для решения поставленной задачи был использован сканер Leica RTC360. Для обработки облака точек использовалась программа Leica Cyclone. Для построения трехмерной модели – Autodesk Revit, Autodesk ReCap.
Ход работы
На первом этапе было произведено лазерное сканирование.
-

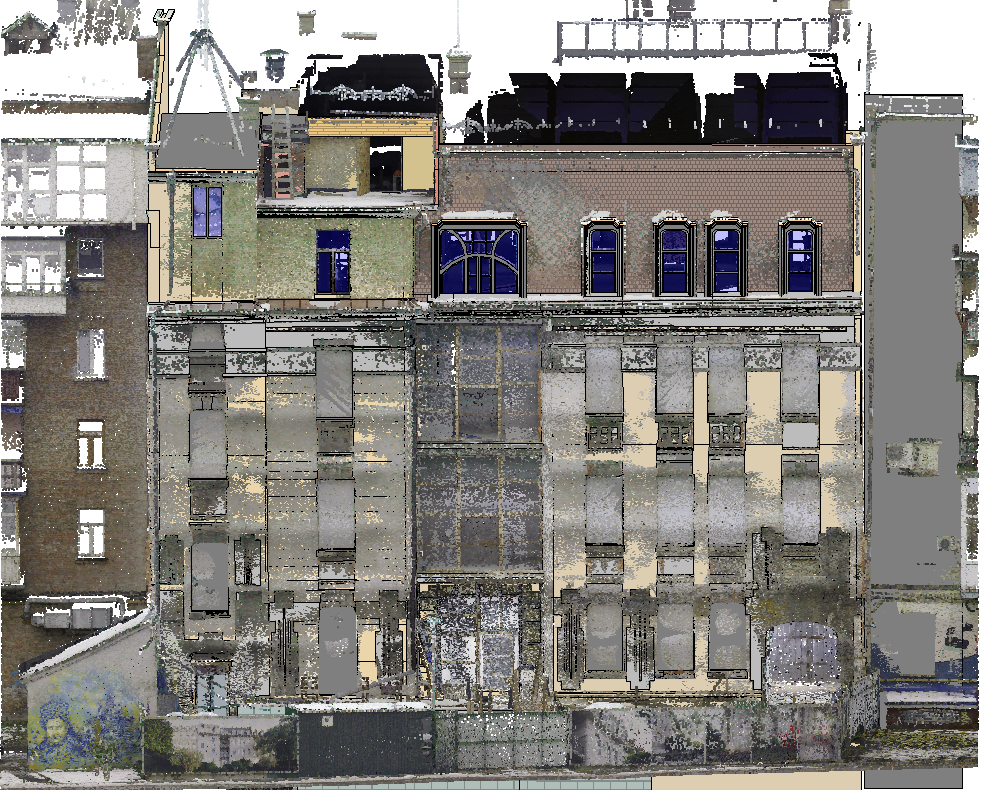

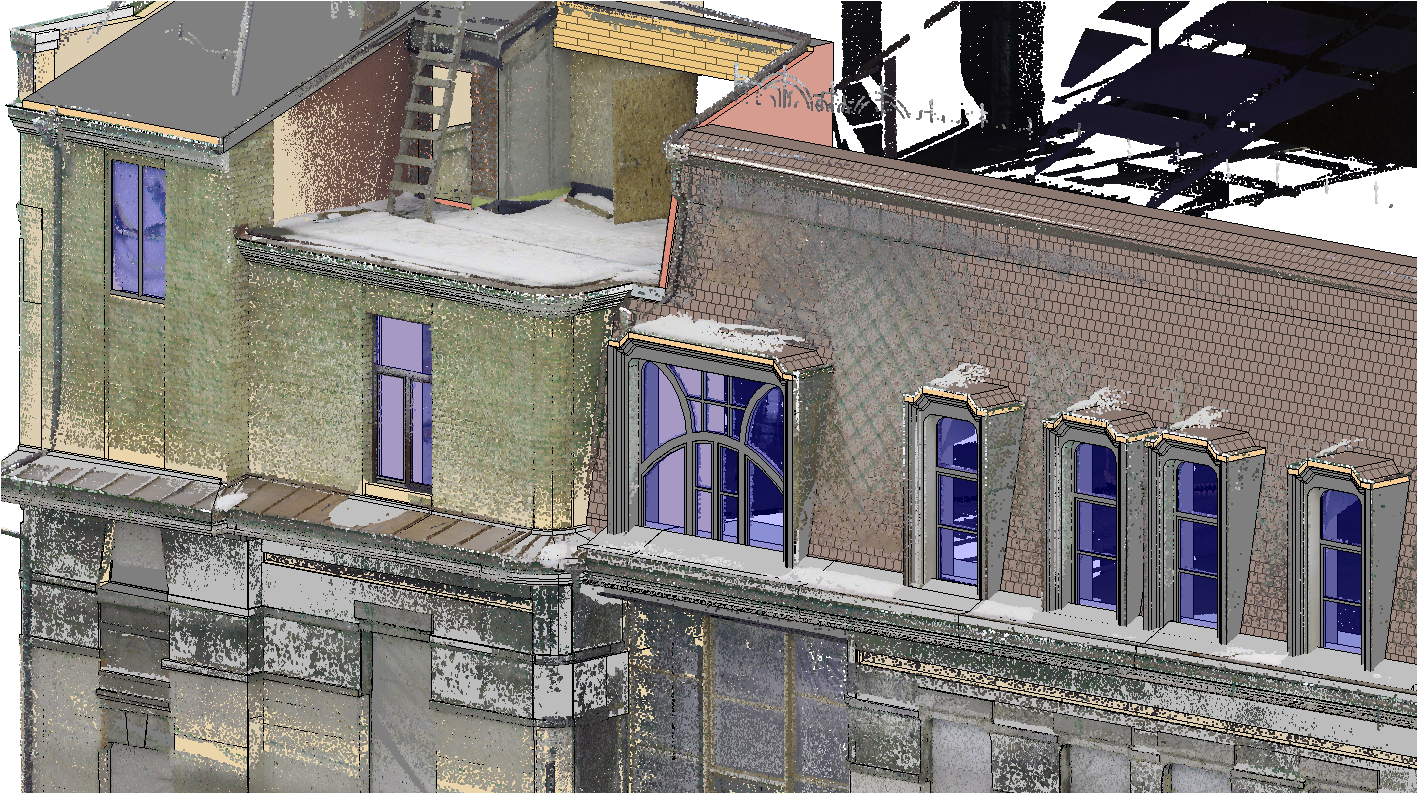

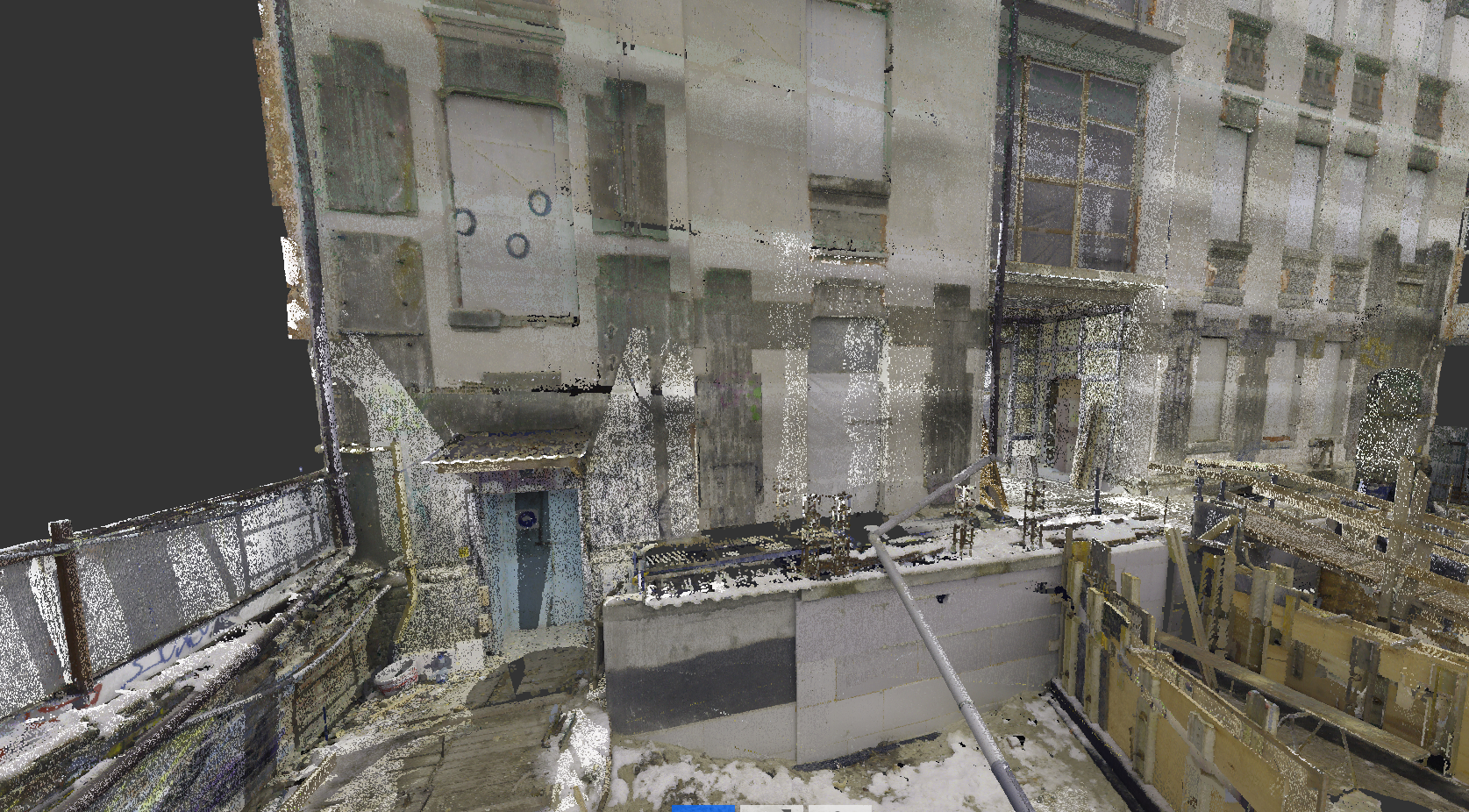

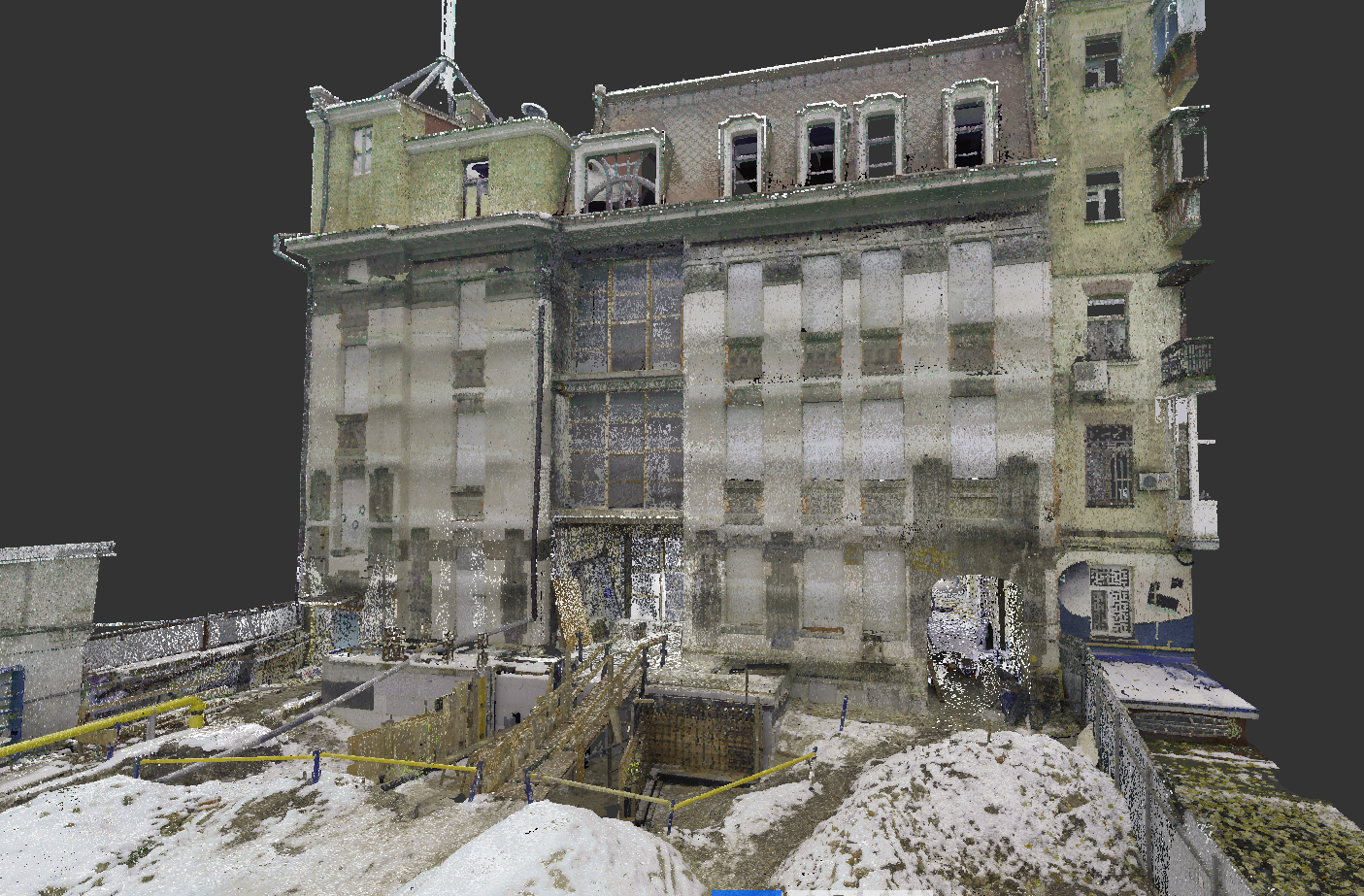

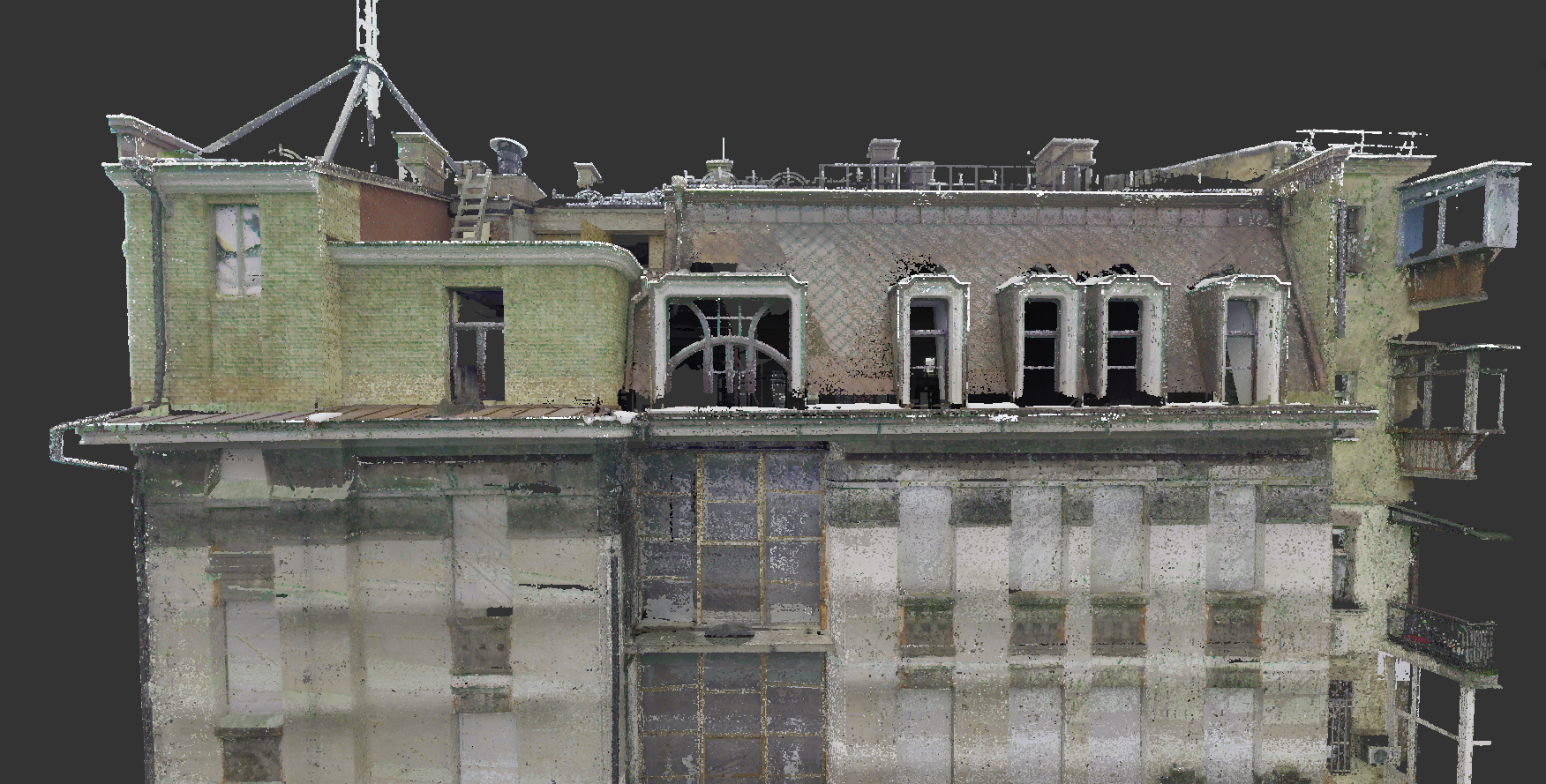

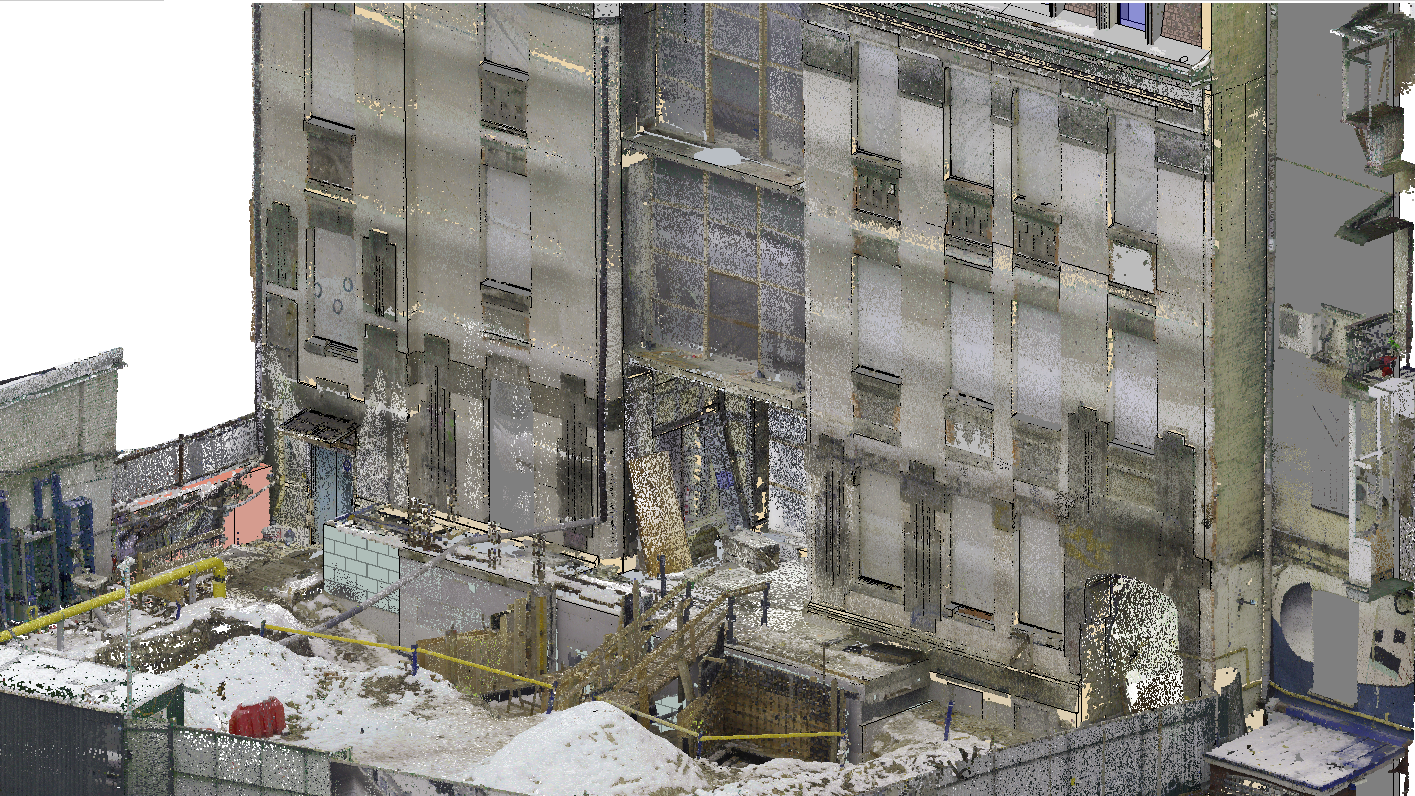

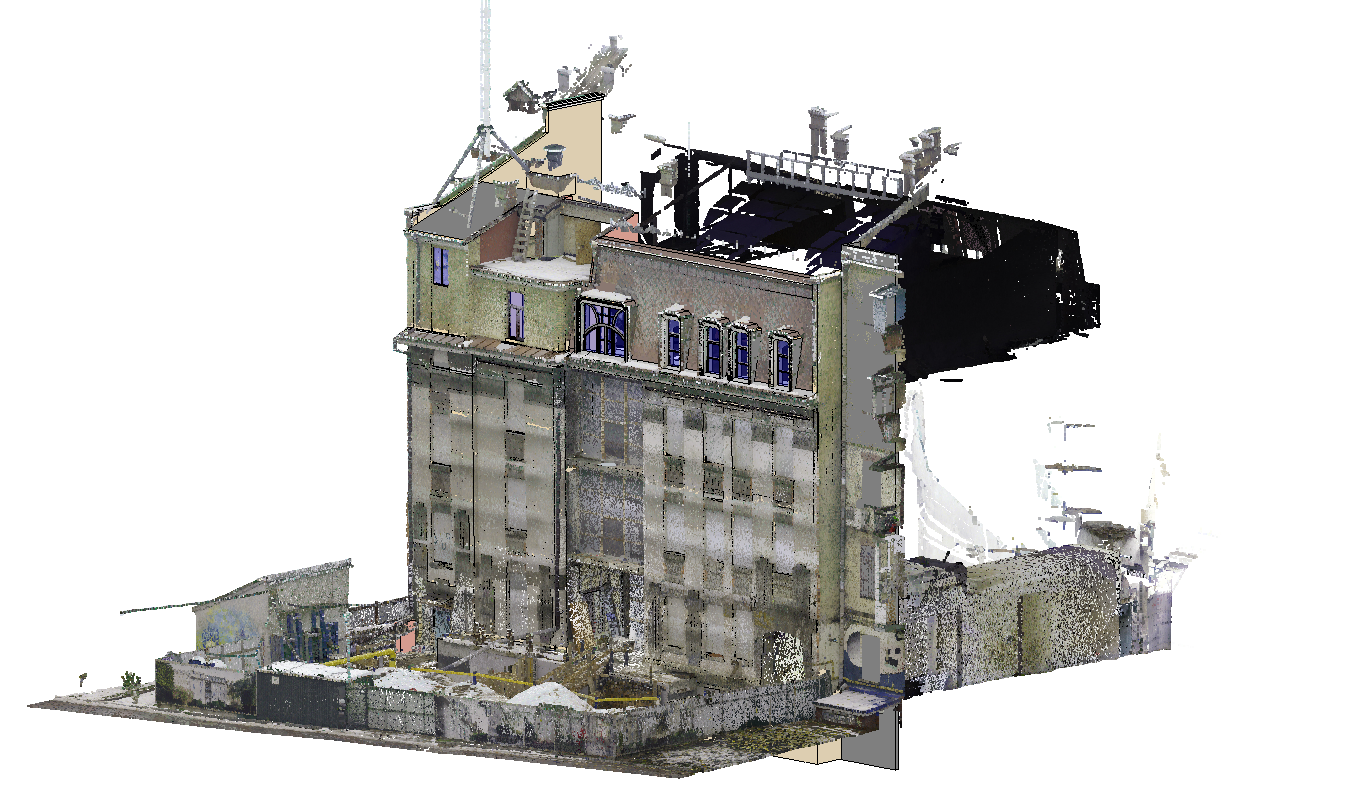

В этом проекте работа осуществлялась в условной системе координат, поэтому создание временной планово-высотной геодезической сети не требовалось. Как результат лазерного сканирования было получено облако точек здания. Для получения максимально полного и информативного облака точек понадобилось 42 станции стояния сканера, а на съемку было потрачено около 4 часов. Погрешность сшивания данных не превысила 3 мм.
Формат представления данных заказчику

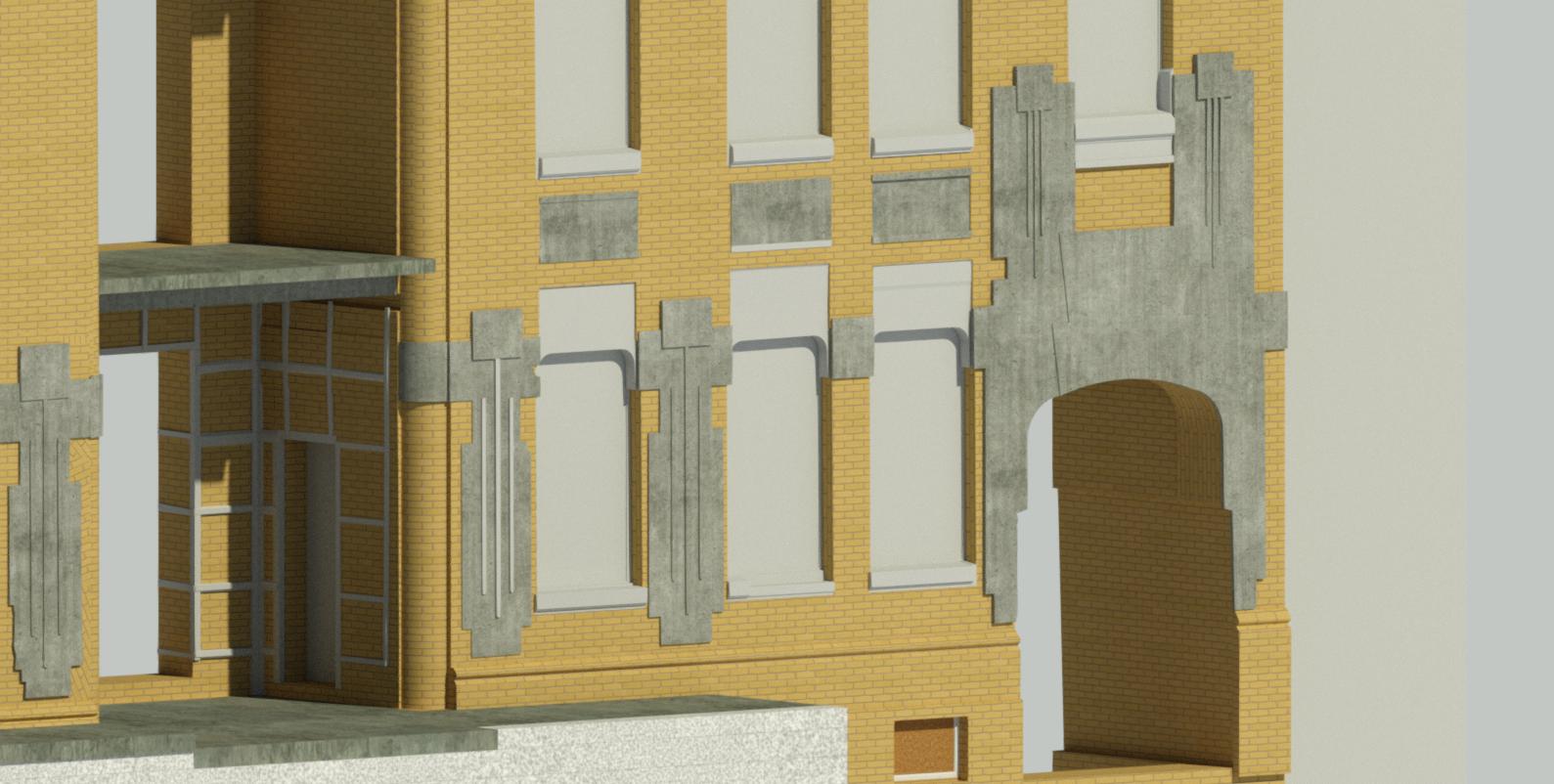

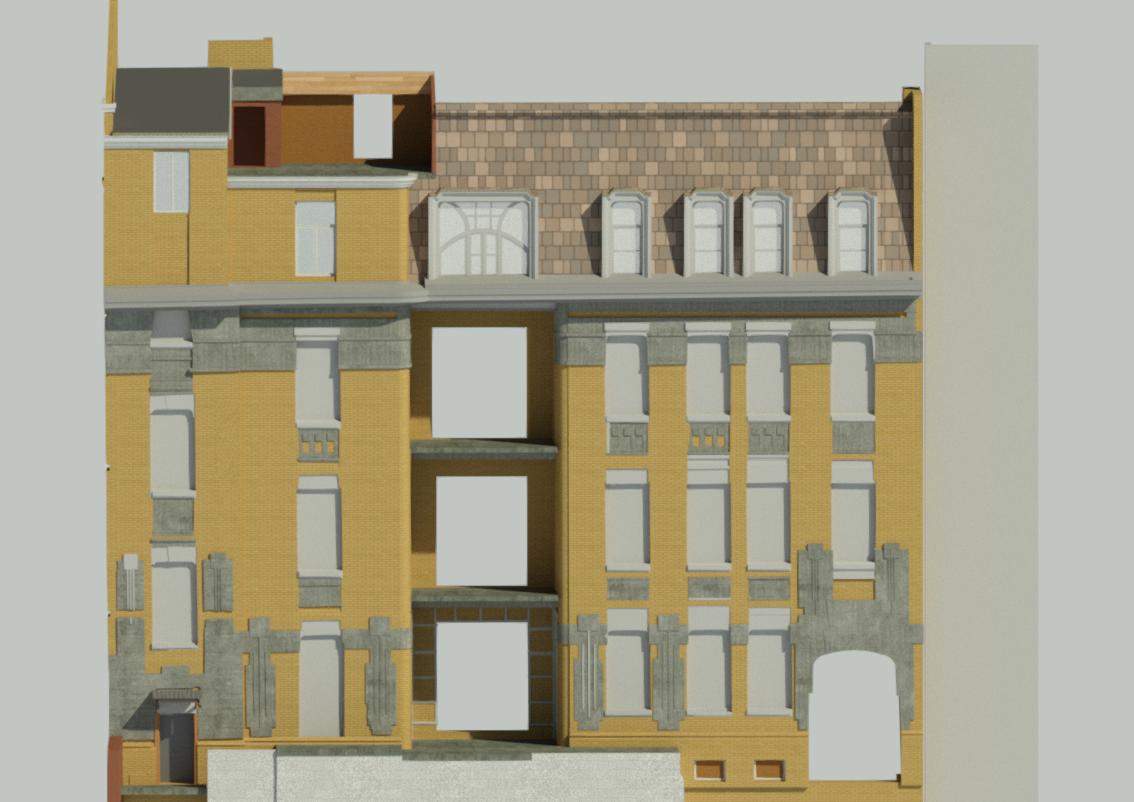

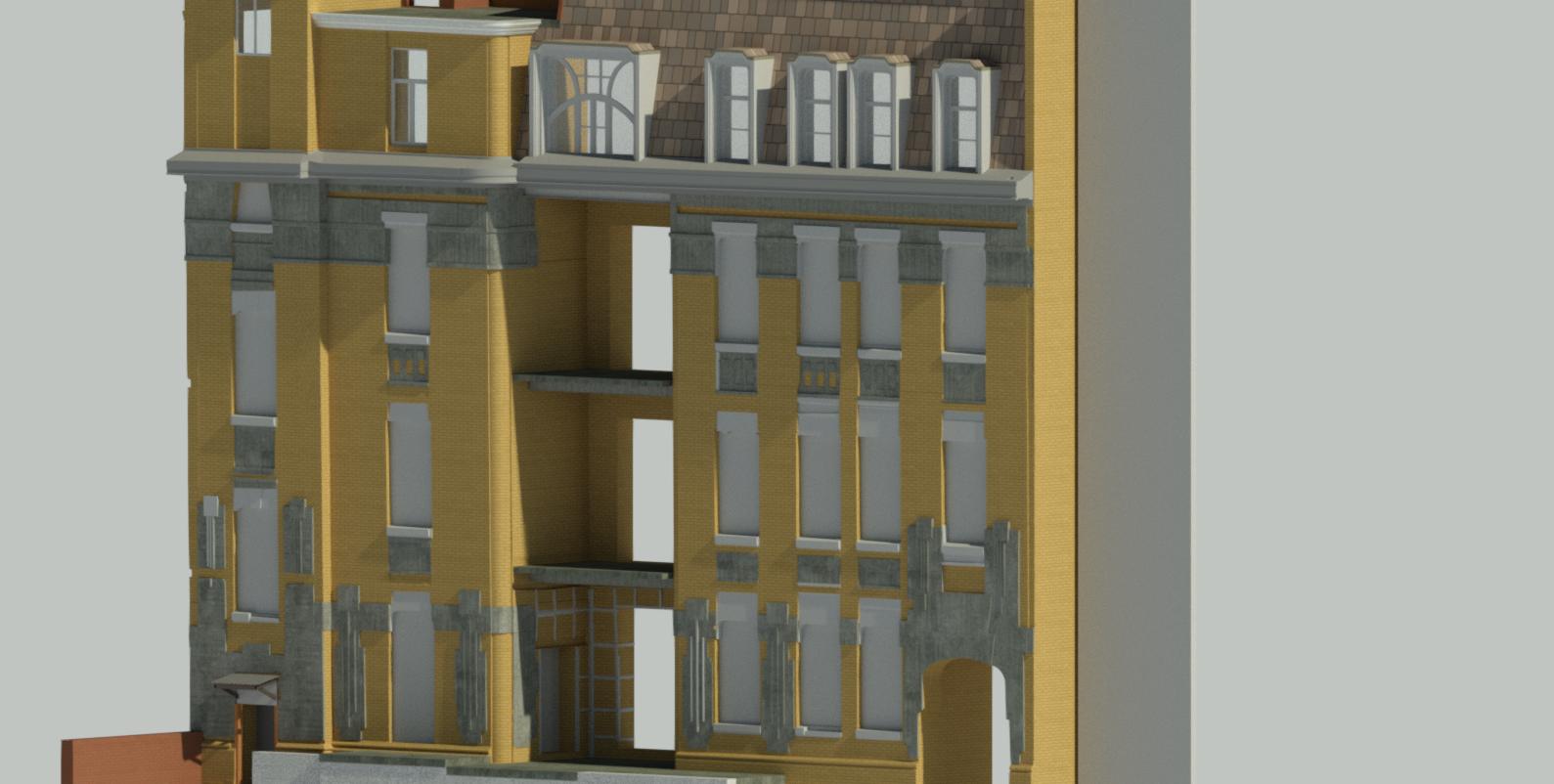

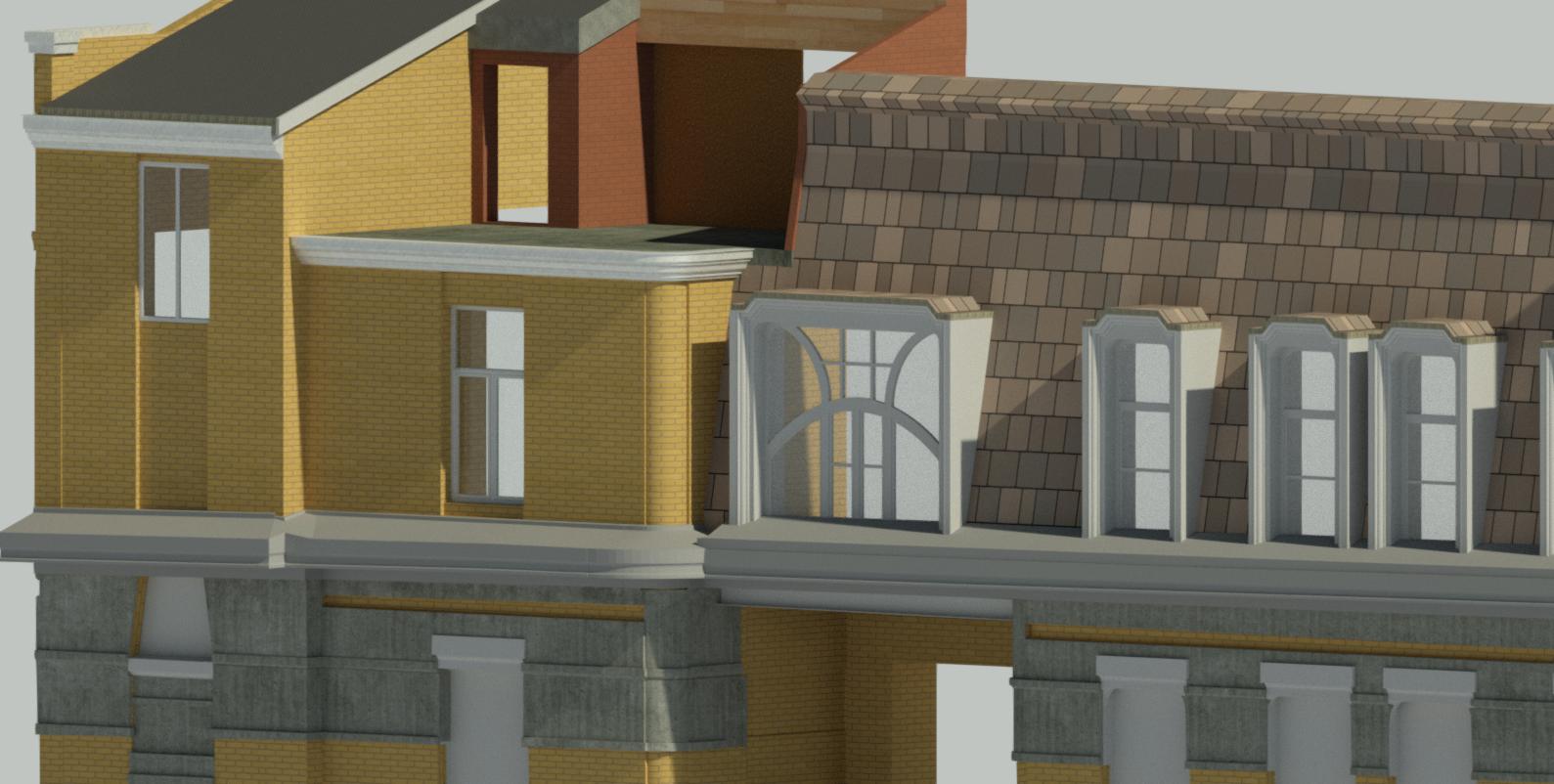

3D модель в формате *.RVT, *.DWG и облако точек *.RCP.
Результаты
Таким образом, полученная модель решает вопрос о дальнейшей работе работников архитектурного бюро по реконструкции в построении новых чертежей и планировании реконструкции.
