Сканирование фасада здания - Дом Сурукчи

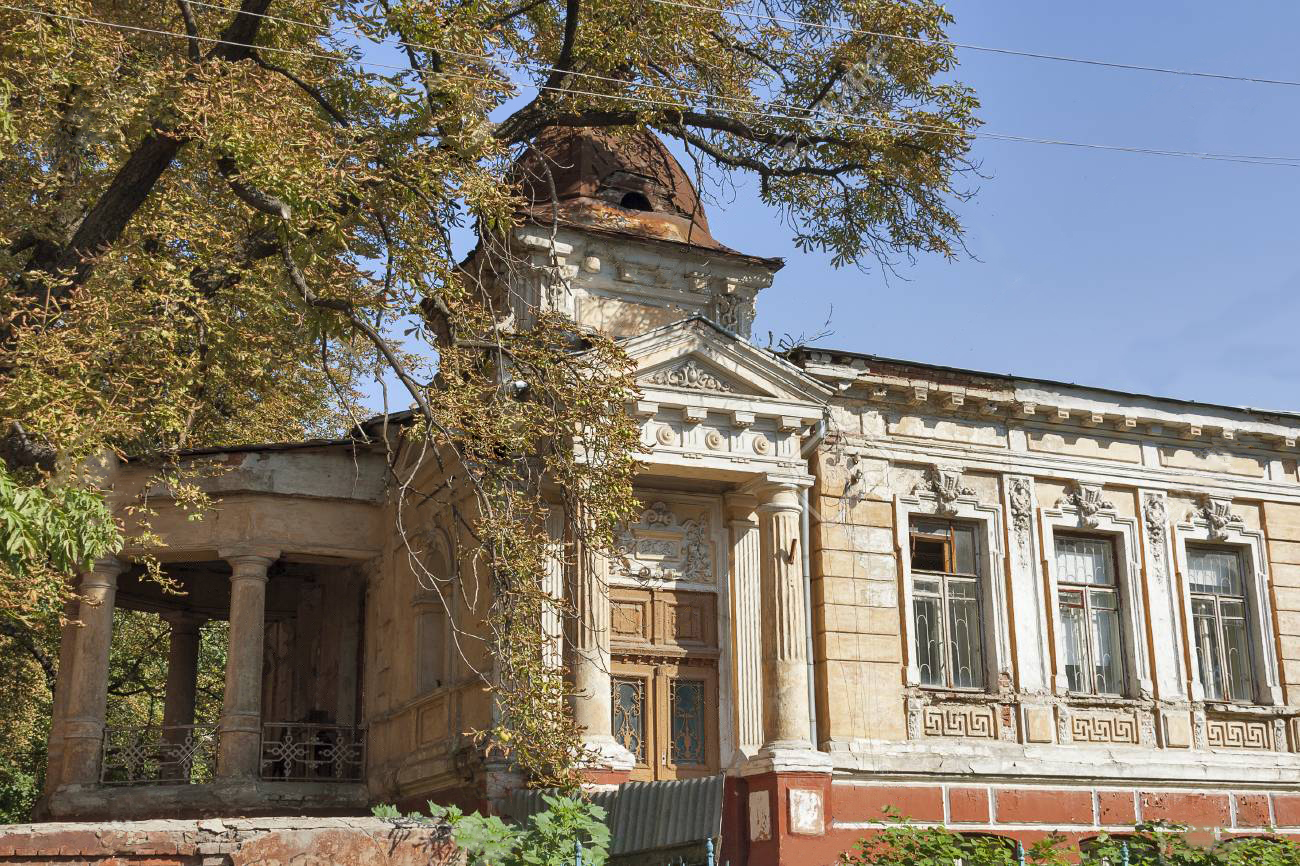

Объектом нового проекта стал Дом Сурукчи в городе Харькове по улице Садовая 7. Проект предусматривал получение в достаточном объеме материалов, а именно облака точек фасада здания для дальнейшей работы архитекторов и проектировщиков. Для решения данной задачи мы применили комплексное решение, соединив лазерное сканирование и фотограмметрическую съемку. В процессе выполнения были использованы: современный портативный лазерный 3D сканер Leica RTC360, производства компании Leica Geosystems, безпилотный летательный аппарат DJI Phantom Advanced и Leica Cyclone - мощное программное обеспечение для обработки данных лазерного сканирования, Capturing Reality. Выполненную работу можно разделить на два этапа.



Первый этап включал в себя лазерное сканирование с панорамным фотографированием и получением фотографий объекта с БПЛА. Для создания информативного облака точек фасада понадобилось 16 станций сканирования и 350 фотографий. На съемку было потрачено в сумме 4 часа.



Второй этап был камеральным и заключался в сшивке данных сканирования в местной системе координат. Погрешность сшивки данных не превысила 2 мм. Следующим пунктом было автоматическое сочетание выровненного облака точек и фотографий. В результате получили завершенное, цельное облако точек объекта. Чистка облака точек от шумов выполнялась в полуавтоматическом режиме. Формат представленных данных:  *.E57 и  *.RSP. Облегченная версия 3D модели здания была загружена на платформу Sketchfab. Ниже представлена модель, где можно рассмотреть все детали и ньюансы итога лазерного сканирования.
