Моделирование зала прощания, крематорий на Байковом кладбище, Киев, Украина.
Цель проекта: В связи с запланированной реконструкцией этих зданий и сложной архитектурной формой возникла потребность в получении 3D модели. Задачей было разработать модель помещений и прилегающей территории с достаточно высоким уровнем детализации. Из этой модели в дальнейшем можно получить любой разрез или чертеж.
Исходные данные и сроки выполнения: Для моделирования были выбраны основные помещения, где проходят прощение с умершими, и близлежащая территория для понимания взаимного расположения обоих помещений и дополнительных надземных сооружений. Площадь моделирования около 4671 м кв.
Сложность: Высокая
Этапы: Работа была выполнена в два этапа
Оборудование и программное обеспечение: Для решения поставленной задачи был использован лазерный сканер Leica RTC360. Для обработки облака точек использовалась программа Leica Cyclone. Для построения трехмерной модели – Autodesk Revit, Autodesk ReCap.

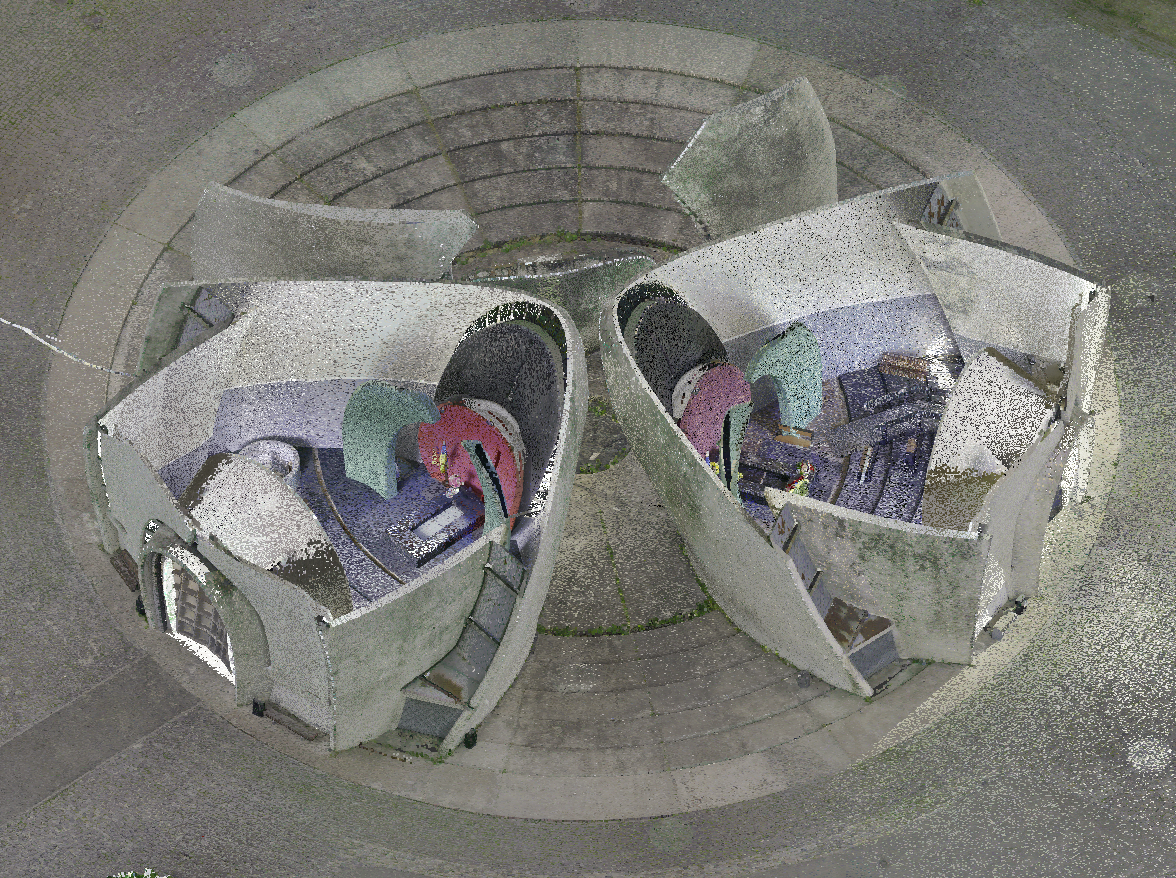

Ход работы: На первом этапе было проведено лазерное сканирование и получено облако точек. Для получения максимально полного и информативного облака точек понадобилось 63 станции стояния сканера, а на съемку было затрачено 2 дня так, чтобы не препятствовать процессии. Погрешность сшивания данных не превысила 3 мм. Сложность сканирования заключалась в архитектурной составляющей построек.
На втором этапе: сшивка и очистка данных от шумов проводилась в Leica Cyclone.
Моделирование производилось в детализации LOD-300.
Из-за сложности объекта и для уменьшения сроков построение модели выполнялось по принципам сетевого моделирования. За каждым исполнителем проекта была закреплена часть работы, отображаемая в рабочем наборе. После синхронизации локальных файлов рабочих с основной моделью она содержала все изменения, которые они произвели за день работы. Благодаря использованию рабочих наборов устранялся практически полностью человеческий фактор из возможности перемещения или удаления элементов, которыми занимается другой человек. Кроме того, использование такого принципа построения труда позволило очень удобно наблюдать за изменениями, которые сделали другие.
Моделирование выполнялось с использованием импорта облака через файл Autodesk ReCap.
Формат представления данных заказчику: 3D модель в формате *.RVT и облако точек *.RCP.
Результаты: Таким образом, полученная модель решает вопрос о дальнейшей работе работников архитектурного бюро по реконструкции в построении новых чертежей и планировании реконструкции.
