Краткое описание:
Leica iCON iCS50 — роботизированная 3D-измерительная система для точных цифровых 2D/3D-обмеров, создания шаблонов и разметки. Сочетает лазерные измерения с Leica vPen для работы со сложными контурами, скрытыми точками, стеклом и глянцевыми поверхностями. Работает с Leica iCON trades и поддерживает Leica vPole для расширенных задач разметки.
Этот прибор доступен только под заказ
или у Вас возникли вопросы?
Звоните по всем вопросам, связанным с данным товаром, по телефонам:
Харьков
Киев
- Самовывоз из офиса
- Доставка по Украине услугами Новой Почты
- Банковский перевод
- Электронные платежные системы
Описание
Leica iCON iCS50 — роботизированные 2D/3D-обмеры для сложной геометрии и цифровых шаблонов

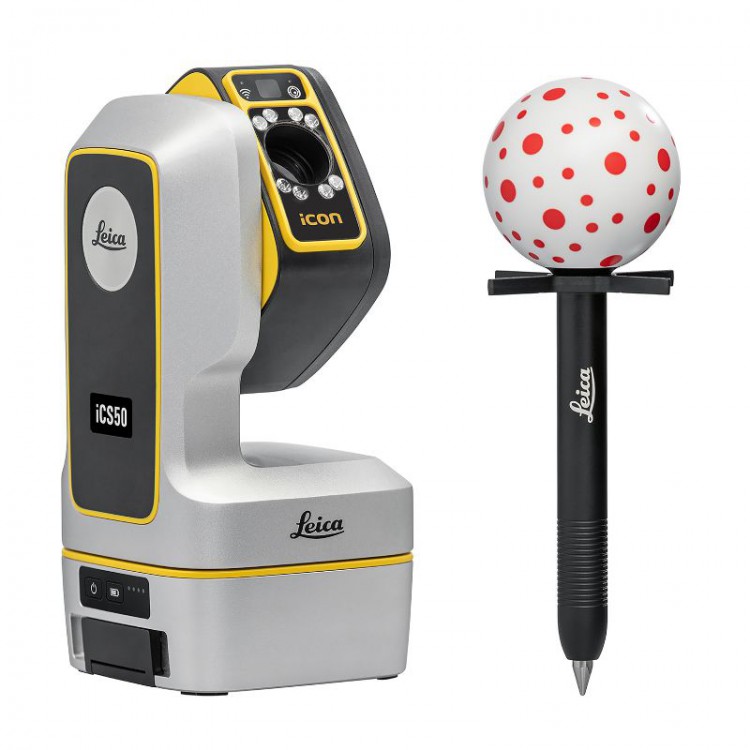

Leica iCON iCS50 — роботизированная 3D-измерительная система для точных цифровых 2D/3D-обмеров, создания цифровых шаблонов и разметки. Она сочетает лазерные измерения с Leica vPen, что позволяет работать не только с открытыми точками, но и со сложной геометрией, скрытыми точками, стеклом и глянцевыми поверхностями.
Оператор может использовать лазер там, где есть прямая видимость, и переходить к Leica vPen, когда необходимо физически коснуться точки или зафиксировать сложный контур. Результаты измерений сразу доступны в программном обеспечении Leica iCON trades.
Ключевые преимущества Leica iCON iCS50
- Лазер + Leica vPen в одном рабочем процессе Используйте лазер для открытых точек, а Leica vPen — для сложных контуров и точек, которые неудобно или невозможно измерить прямым лазерным лучом.
- Скрытые точки и сложные поверхности Leica vPen позволяет работать со скрытыми точками, краями, стеклом, глянцевыми поверхностями и другой сложной геометрией.
- От объекта до производства Leica iCON trades позволяет контролировать полученную геометрию и подготавливать данные для дальнейшего CAD/CAM/CNC-процесса в соответствии с выбранной лицензией.
Модельный ряд Leica iCON iCS
Когда достаточно iCS20, а когда выбрать iCS50?
Leica iCON iCS50 — сочетайте лазер и Leica vPen в зависимости от задачи
Не нужно ограничиваться одним способом измерения: используйте лазер для доступных точек и Leica vPen для сложной геометрии и поверхностей.
Сравнение Leica iCON iCS20 и iCS50
| Параметр | Leica iCON iCS20 | Leica iCON iCS50 |
|---|---|---|
| Тип системы | Моторизованная | Роботизированная |
| Основной рабочий процесс для мебельных задач | Камеры + лазерные 2D/3D-измерения | Leica vPen + лазерные измерения |
| Работа с точками вне прямой видимости лазера | В базовой конфигурации — лазерный рабочий процесс; возможности расширяются после активации роботизированной опции и добавления vPen | Leica vPen позволяет измерять точки, до которых лазерный луч не имеет прямой видимости |
| Точность лазерных 3D-измерений |
1,0 мм @ 10 м 2,5 мм @ 50 м |
1,0 мм @ 10 м 2,0 мм @ 50 м |
| Угловая точность | 5″ | 3″ |
| Leica vPen | Доступен после расширения роботизированной функциональности и добавления аксессуара | Поддерживается; поставляется с Leica vPen в соответствующей комплектации |
| Leica vPole | Доступен после расширения роботизированной функциональности и добавления аксессуара | Поддерживается; используется в соответствующей комплектации для задач разметки |
| Масса | 3,37 кг | 3,37 кг |
| Защита | IP54 | IP54 |
| Время работы | > 8 часов | > 8 часов |
| Кому подходит | Для цифровых обмеров и создания цифровых шаблонов с лазерным рабочим процессом и возможностью дальнейшего расширения системы | Для более сложных обмеров, активной работы с Leica vPen, скрытыми точками, сложными контурами и роботизированных задач |
Как работает Leica iCON iCS50?
Выбирайте способ измерения в зависимости от геометрии: лазер для открытых точек, Leica vPen — для сложных и скрытых, а результаты используйте в Leica iCON trades.
Лазер или Leica vPen
Для доступной точки используйте лазер. Если необходим физический контакт с точкой, сложный контур или поверхность — переходите к Leica vPen.
Точки и сложная геометрия
Лазер обеспечивает точные бесконтактные измерения, а Leica vPen помогает фиксировать скрытые точки, края, стекло и глянцевые поверхности.
Цифровые данные
Полученные точки передаются в Leica iCON trades, где можно контролировать геометрию и продолжить работу с данными.
Leica iCON trades — специализированное программное обеспечение
Программное обеспечение связывает измерения на объекте с цифровой геометрией.
Leica iCON trades поддерживает специализированные рабочие процессы для цифровых обмеров, создания шаблонов, внутренней отделки и разметки.
В зависимости от приобретённой лицензии пользователь может работать с 2D/3D-геометрией, использовать CAD-инструменты, импортировать и экспортировать данные и подготавливать их для дальнейшего производственного или монтажного процесса.
От обмера до производства — единый цифровой процесс
iCS50 выстраивает единый цифровой процесс: от сбора фактической геометрии на объекте до подготовки данных для дальнейшего проектирования и производства.
Для каких задач подходит Leica iCON iCS50?
iCS50 предназначен для задач, где важны не только точные цифровые обмеры, но и возможность работать со сложной геометрией и различными типами поверхностей.
Мебель, кухни и столешницы
Цифровые обмеры для изготовления кухонь, мебели, столешниц, фартуков, лестниц и других индивидуальных изделий.
Сложные цифровые шаблоны
Фиксация краёв, криволинейных контуров, вырезов, скрытых точек и другой сложной 2D/3D-геометрии.
Стекло и глянцевые поверхности
Leica vPen позволяет выполнять тактильные измерения поверхностей, для которых прямое лазерное измерение может быть неудобным.
Строительная и MEP-разметка
Роботизированная разметка точек и линий, а также работа с Leica vPole в соответствующей конфигурации.
Ранее использовали или искали Leica 3D Disto?
Leica 3D Disto снят с производства! Серия Leica iCON iCS не является его прямым продолжением, но закрывает многие задачи цифровых 2D/3D-обмеров, для которых ранее использовали 3D Disto, и предлагает более широкие возможности.
Если требуется работа со сложными контурами, скрытыми точками, стеклом или глянцевыми поверхностями — стоит рассмотреть iCS50 с Leica vPen. Для преимущественно лазерных цифровых обмеров можно выбрать iCS20.
Комплектация Leica iCON iCS50 для цифровых обмеров
Типовая конфигурация системы для задач цифровых обмеров включает:
- Leica iCON iCS50;
- Leica vPen;
- планшет Leica CSX8;
- пульт дистанционного управления Leica RC10;
- программное обеспечение Leica iCON trades в соответствии с выбранной лицензией;
- зарядное устройство;
- мишень GZM3;
- Leica vTarget и аксессуары для повторного позиционирования;
- транспортировочный кейс;
- карбоновый штатив Leica с быстросъёмным креплением.
Точный состав комплекта iCS50 и программная лицензия согласовываются при заказе. Leica vPole используется в соответствующей комплектации для задач разметки.
Характеристики
| 3D-точность измерений | |
| Laser | 1,0 мм @ 10 м;2,0 мм @ 50 м |
| vPen | 1.0 мм @ 10 м |
| vPole | 3.0 мм @ 50 м |
| vSphere | 2.5 мм @ 50 м |
| Измерение углов | |
| Внутренний аккумулятор | Аккумуляторная батарея Li-Ion |
| Измерение углов | Да |
| Поле зрения | горизонтальное (Hz): 360°, вертикальное (V): 290° |
| Точность Hz (горизонтальная) и V (вертикальная) | 3" (0.93 mgon) |
| Измерение расстояния | |
| Без отражателя (Kodak White, 90% отражения) | от 0.3 до 50 м |
| Без отражателя (Kodak Grey, 18% отражения) | от 0.3 до 50 м |
| vTarget (CVT3, CVT6) | от 1.2 до 40 м |
| vPen | от 0.7 до 10 м |
| vSphere | от 1.5 до 50 м |
| Точность без отражателя — стандартное отклонение ISO 17123-4 | 1.5 мм @ 50 м |
| Размер лазерной точки | 17.2 x 27.3 мм @ 50 м |
| Автоматическое наведение | |
| Диапазон автоматического наведения vTarget | от 1.2 до 40 м |
| Камера | |
| Обзорная камера — поле зрения / разрешение | 27.6° (4.91 м @ 10 м) / 12.33 MP |
| Осевая камера — поле зрения / разрешение | 7.5° (1.31 м @ 10 м) / 12.33 MP |
| Fish-eye камера — поле зрения / разрешение | ~200° (по колу) / 13.31 MP |
| Увеличение | 16x |
| Общие сведения | |
| Вес | 3.37 кг кг |
| Интерфейсы | USB-C (2), WLAN |
| Компенсатор наклона | Наклона ±3° |
| Рабочий процесс | Leica vPen + Лазерные 2D/3D-измерения |
| Скорость вращения | 0,5 об/с |
| Тип привода | Роботизированный |
| Эксплуатационные характеристики | |
| Защита от пыли и влаги | IP54 |
| Температура эксплуатации | -20°C +50°C |
| Температура хранения | -25°C +70°C |
| Электропитание | |
| Время работы | 8 часов |
| Время зарядки | 70% за 1 час, 100% за 2 часа |
