Короткий опис:
Leica iCON iCS20 — моторизована 3D-вимірювальна система для точних цифрових 2D/3D-обмірів, створення шаблонів і лазерної розмітки. Підходить для меблевого та інтер'єрного виробництва, де потрібно швидко перенести фактичну геометрію об'єкта у цифровий формат. Працює з Leica iCON trades, а за потреби може бути розширена роботизованою опцією для Leica vPen і vPole.
Данний товар доступен тільки під замовлення
або у вас виникли питання?
Телефонуйте з усіх питань, пов'язаних з цим товаром, за телефонами:
Харків
Київ
- Самовивіз із офісу
- Доставка по Україні послугами Нової Пошти
- Банківський переказ
- Електронні платіжні системи
Опис

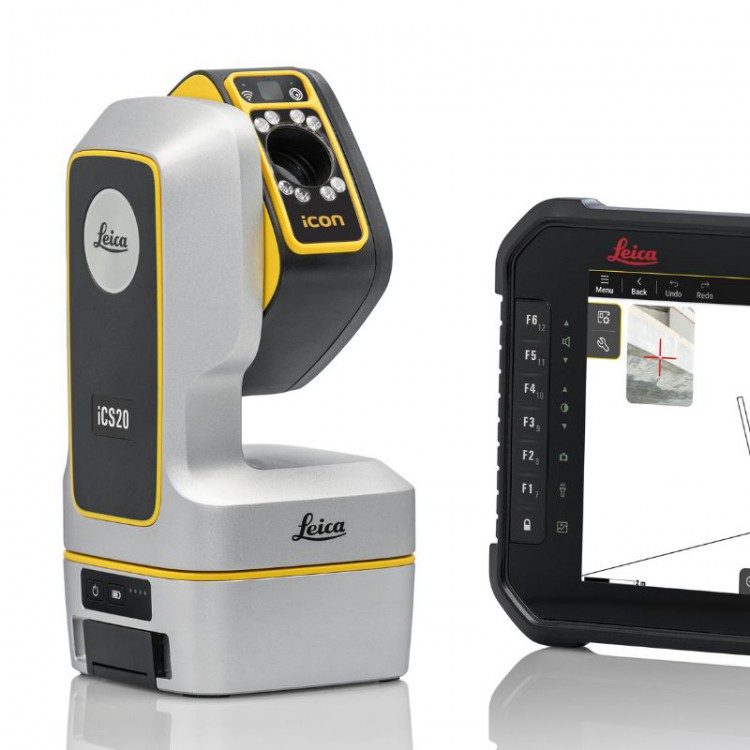

Leica iCON iCS20 — цифрові 2D/3D-обміри для виробництва та монтажу
Leica iCON iCS20 — моторизована 3D-вимірювальна система для точних цифрових 2D/3D-обмірів, створення цифрових шаблонів і лазерної розмітки. Для меблевого та інтер'єрного виробництва це можливість точно перенести фактичну геометрію приміщення або виробу у цифровий формат та використовувати отримані дані у подальшому проєктуванні й виробництві.
Базова конфігурація iCS20 орієнтована насамперед на візуальне наведення та лазерний цифровий робочий процес. Це практичний варіант для переходу від ручних замірів до цифрового процесу, особливо коли основні точки об'єкта доступні для лазерного вимірювання.
Ключові переваги Leica iCON iCS20
- Точні цифрові 2D/3D-обміри Фактична геометрія об'єкта переходить у цифровий формат без ручного перенесення великої кількості окремих розмірів.
- Робота однієї людини Вимірювання, контроль і розмітку можна виконувати без постійної допомоги другого спеціаліста.
- Від об'єкта до виробництва Leica iCON trades дозволяє працювати з отриманою геометрією та готувати дані для подальшого CAD/CAM/CNC-процесу відповідно до обраної ліцензії.
Модельний ряд Leica iCON iCS
Коли достатньо iCS20, а коли обрати iCS50?
Почніть з iCS20 — розширюйте можливості за потреби
Почніть із лазерного обміру, а коли задачі стануть складнішими — додайте роботизовану функцію і аксесуари.
Порівняння Leica iCON iCS20 та iCS50
| Параметр | Leica iCON iCS20 | Leica iCON iCS50 |
|---|---|---|
| Тип системи | Моторизована | Роботизована |
| Основний робочий процес для меблевих задач | Камери + лазерні 2D/3D-вимірювання | Leica vPen + лазерні вимірювання |
| Робота з точками поза прямою видимістю лазера | У базовій конфігурації — лазерний робочий процес; можливості розширюються після активації роботизованої опції та додавання vPen | Leica vPen дозволяє вимірювати точки, до яких лазерний промінь не має прямої видимості |
| Точність лазерних 3D-вимірювань |
1,0 мм @ 10 м 2,5 мм @ 50 м |
1,0 мм @ 10 м 2,0 мм @ 50 м |
| Кутова точність | 5″ | 3″ |
| Leica vPen | Доступний після розширення роботизованої функціональності та додавання аксесуара | Підтримується; постачається з vPen у відповідній комплектації |
| Leica vPole | Доступний після розширення роботизованої функціональності та додавання аксесуара | Підтримується; використовується у відповідній комплектації для задач розмітки |
| Маса | 3,37 кг | 3,37 кг |
| Захист | IP54 | IP54 |
| Час роботи | > 8 годин | > 8 годин |
| Кому підходить | Для цифрових обмірів і створення цифрових шаблонів із лазерним робочим процесом та можливістю подальшого розширення системи | Для складніших обмірів, активної роботи з vPen, прихованими точками, складними контурами та роботизованих задач |
Як працює Leica iCON iCS20?
Керуйте вимірюванням з планшета: камери допомагають вибрати потрібну точку, iCS20 виконує точне лазерне 3D-вимірювання, а результат одразу доступний у Leica iCON trades.
Візуальне наведення
Камери iCS20 показують робочу зону на планшеті, тому оператор бачить об'єкт і може вибрати потрібну точку для вимірювання.
Лазерні 3D-вимірювання
Видимий лазерний промінь допомагає контролювати точку вимірювання. Точність становить 1,0 мм на 10 м та 2,5 мм на 50 м.
Цифрові дані
Виміряні точки передаються у Leica iCON trades, де можна контролювати отриману геометрію та продовжити роботу з даними.
Leica iCON trades — спеціалізоване програмне забезпечення
Програмне забезпечення пов'язує вимірювання на об'єкті з цифровою геометрією.
Leica iCON trades підтримує спеціалізовані робочі процеси для цифрових обмірів, створення шаблонів, внутрішнього оздоблення та розмітки.
Залежно від придбаної ліцензії користувач може виконувати вимірювання, працювати з 2D/3D-геометрією, використовувати CAD-інструменти, імпортувати й експортувати дані та готувати їх для подальшого виробничого або монтажного процесу.
Від обміру до виробництва — один цифровий процес
iCS20 будує єдиний цифровий процес: від збору фактичної геометрії на об'єкті до підготовки даних для подальшого проєктування та виробництва.
Для яких завдань підходить Leica iCON iCS20?
iCS20 підходить для задач, де потрібно точно зафіксувати фактичну геометрію об'єкта та передати результати у цифровий робочий процес.
Меблі, кухні та стільниці
Цифрові обміри приміщень і зон монтажу для виготовлення кухонь, меблів, стільниць, фартухів та інших індивідуальних виробів.
Цифрові шаблони
Отримання 2D/3D-геометрії для створення цифрових шаблонів, подальшої роботи у CAD/CAM та підготовки виробничих даних.
Інтер'єрні обміри
Кухні, сходи, вікна, двері, внутрішнє оздоблення та інші конструкції, де потрібна точна фіксація фактичних розмірів перед виготовленням або монтажем.
Будівельна та MEP-розмітка
Винос точок і ліній на підлогу, стіни або стелю, розмітка монтажних позицій та елементів інженерних систем.
Раніше використовували або шукали Leica 3D Disto?
Leica 3D Disto знято з виробництва! Серія Leica iCON iCS не є його прямим продовженням, але закриває задачі цифрових 2D/3D-обмірів і пропонує значно ширші можливості.
Для лазерних цифрових обмірів підійде iCS20. Якщо потрібна робота зі складними контурами, склом або глянцевими поверхнями — варто розглянути iCS50 з Leica vPen.
Комплектація Leica iCON iCS20 для цифрових обмірів
Типова конфігурація системи для задач цифрових обмірів включає:
- Leica iCON iCS20;
- планшет Leica CSX8;
- програмне забезпечення Leica iCON trades відповідно до обраної ліцензії;
- зарядний пристрій;
- мішень GZM3;
- Leica vTarget та аксесуари для повторного позиціонування;
- транспортний кейс;
- штатив Leica.
Точний склад комплекту iCS20 та програмна ліцензія узгоджуються під час замовлення. Leica vPen не входить до базової конфігурації iCS20.
Характеристики
| 3D точність вимірювань | |
| Laser | 1,0 мм @ 10 м;2,5 мм @ 50 м |
| vPen | 1.5 мм @ 10 м |
| vPole | 3.0 мм @ 50 м |
| vSphere | 3.0 мм @ 50 м |
| Точність вимірювання кутів | |
| Вимір кутів | Так |
| Внутрішній акумулятор | Акумуляторна батарея Li-Ion |
| Поле зору | горизонтальне (Hz): 360°, вертикальне (V): 290° |
| Точність Hz (горизонтальна) та V (вертикальна) | 5" (1.54 mgon) |
| Діапазон вимірювання відстані | |
| Без світловідбивача (Kodak White, 90% світловідбивання) : | от 0.3 до 50 м |
| Без світловідбивача Kodak Grey, 18% світловідбивання) | от 0.3 до 50 м |
| vTarget (CVT3, CVT6) | от 1.2 до 40 м |
| vPen | от 0.7 до 10 м |
| vSphere | от 1.5 до 50 м |
| Точність Стандартне відхилення Стандартне відхилення ISO 17123-4 | 1.5 мм @ 50 м |
| Розмір лазерної плями | 17.2 x 27.3 мм @ 50 м |
| Автоматичне наведення | |
| Діапазон автоматичного наведення vTarget | от 1.2 до 40 м |
| Камера: Поле зору / Роздільна здатність | |
| Оглядова камера (поле зору) | 27.6° (4.91 м @ 10 м) / 12.33 MP |
| Осьовая камера (поле зору) | 7.5° (1.31 м @ 10 м) / 12.33 MP |
| Fish-eye камера (поле зору) | ~200° (по колу) / 13.31 MP |
| zoom | 16x |
| Загальні | |
| Вага | 3.37 кг |
| Компенсатор (тип) | Нахилу ±3° |
| Порти зв'язку | USB-C (2), WLAN |
| Робочий процес | Камери + Лазерні 2D/3D-вимірювання |
| Тип двигуна | Механізований |
| Швидкість обертання | 0,5 |
| Эксплуатационные характеристики | |
| Ступінь захисту | IP54 |
| Температура | -20°C +50°C |
| Температура зберігання | -25°C +70°C |
| Электропитание | |
| Час роботи | 8 годин |
| Час підзарядки | 70% за 1 годину, 100% за 2 години |
